TDA7295是SGS-THOMSON半導體公司生產的一款帶靜噪功能的DMOS高保真功率放大器。
基本介紹
- 中文名：TDA7295
- 材料：半導體
- 產品：AV放大器、電視機等
- 對象：腳單列直插式封
研究簡史
TDA7295是SGS-THOMSON半導體公司生產的一款帶靜噪功能的DMOS高保真功率放大器。該放大器與負載有兩種不同的連線方式，並具有優良的動態特性和完善的保護功能，特別適合在AV放大器、電視機和多媒體有源音箱等視聽設備中套用。 引腳功能、內部結構及主要參數
1

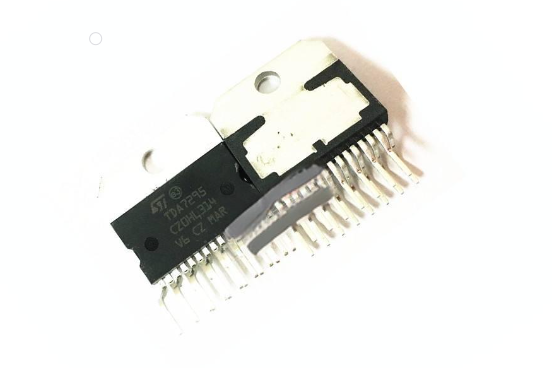

TDA7295採用15腳單列直插式封裝，引腳排列。表1列出了TDA7295的引腳功能。
TDA7295內部結構分為三級，差分輸入級採用雙極型電晶體，驅動級和功率輸出級由DMOS場效應管組成，內部還設有過熱、過壓、短路等保護及靜噪功能。
TDA7295主要技術參數如下：在20Hz ~ 20kHz、RL=4 / 8Ω的條件下，THD為0.1%時，連續輸出功率PO為50W；THD為10%時，連續輸出功率PO為80W；電源電壓VS為±10 ~±40V；最大輸出峰值電流IO為6A；總諧波失真THD（PO=5W，f=1kHz）為0.005%；轉換速率為10V/μs；輸入阻抗Ri為100kΩ；靜態電流Iq為30mA；工作溫度Top為0 ~ 70℃。
內部電路功能與特點
音頻放大電路，TDA7295內部採用寬頻直流耦合放大電路，提高放大器對信號低頻的控制力度，並有助於減小非線性失真。
