Socket 940是AMD公司於2003年9月發布的64位處理器接口標準，主要面向伺服器/工作站平台，套用於Opteron系列（包括2009年推出的Opteron 144等型號）及早期Athlon 64 FX-51/53（如FX-53）處理器。該接口採用940個針腳設計，需搭配特定的晶片組，如NVIDIA nForce3 Pro 150和VIA K8T800。

該接口採用130納米製程，需搭配Registered ECC DDR記憶體，與後續推出的Socket 939插槽存在物理兼容差異。Socket 940支持200MHz外頻和800/1000MHz HyperTransport匯流排頻率，集成雙通道記憶體控制器。隨著AMD轉向DDR2記憶體標準，該接口於2006年被具備1207針腳的Socket F取代。其物理針腳數量雖與AM2接口同為940針，但因技術規範差異互不兼容。

基本介紹

中文名：socket940
地位：最早發布的AMD64位平台標準
特點：具有940個CPU針腳插孔
現狀：成為了Opteron的專用插槽
上市時間：2003年9月
產品類型：處理器接口

發展歷史,產品規格,產品設計,核心技術,產品型號,市場與銷售,相關事件,

發展歷史

Socket 940是AMD公司於2003年9月發布的64位處理器接口標準。它是最早發布的AMD64位CPU接口標準，最初面向高端桌面市場（Athlon 64 FX）和伺服器/工作站市場（Opteron）。

隨著新出的Athlon 64 FX以及部分Opteron 1XX系列改用Socket 939接口，Socket 940逐漸演變為Opteron 2XX全系列、Opteron 8XX全系列以及部分Opteron 1XX系列的專用接口。

隨著AMD從2006年開始全面轉向支持DDR2記憶體，Socket 940接口被支持DDR2記憶體的Socket F（LGA 1207）接口所取代，完成其歷史使命。其被稱為“曇花一現”。

產品規格

Socket 940接口具有940根CPU針腳。該接口支持雙通道ECC DDR記憶體，且必須搭配昂貴的ECC Registered DDR記憶體使用。Socket 940支持200MHz外頻和800MHz或1000MHz的HyperTransport匯流排頻率，其數據頻寬可達3.2 GB/s。採用0.13微米（130納米）SOI製造工藝。由於處理器功耗較大，通常需要主機板提供額外的4針電源接口為處理器供電。

Socket 940最初面向高端的Athlon 64 FX和伺服器/工作站的Opteron處理器。後期隨著Athlon 64 FX及部分Opteron 1XX系列改用Socket 939，該接口成為Opteron 2XX/8XX系列及部分1XX系列的專用接口。隨著AMD在2006年全面轉向支持DDR2記憶體，Socket 940接口逐漸被支持LGA封裝和DDR2記憶體的Socket F（Socket 1207）接口所取代。

產品設計

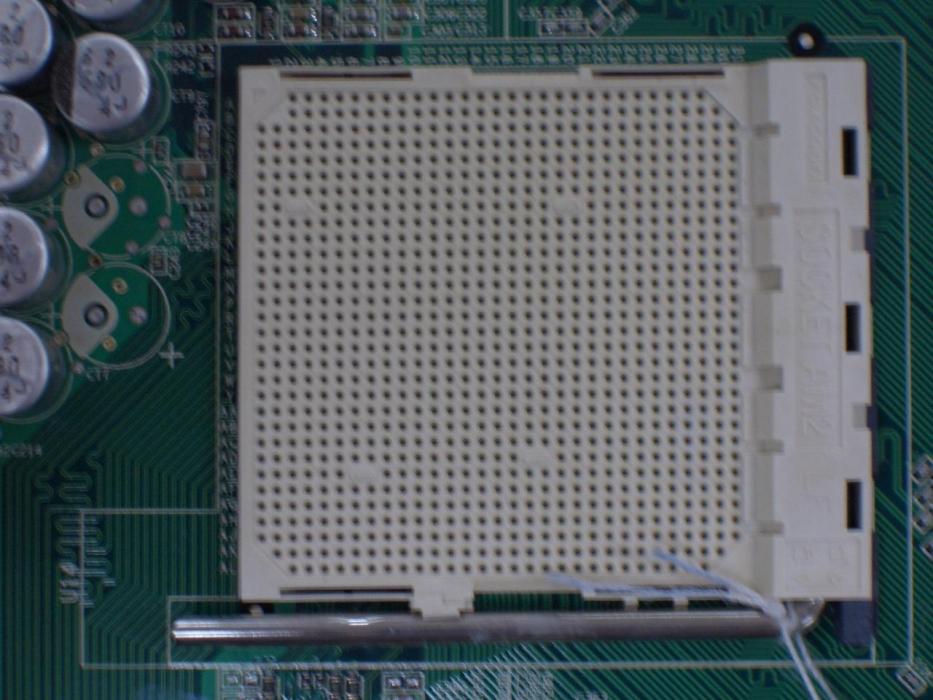

Socket 940是最早發布的AMD 64位平台標準，是伺服器/工作站所使用的Opteron以及最初的Athlon 64 FX所對應的插槽標準，具有940個CPU針腳插孔。

Socket 940支持200MHz外頻和800MHz的HyperTransport匯流排頻率，並且支持雙通道ECC DDR記憶體技術。

Socket 940與後續的Socket 939接口物理不兼容。Socket 939 Athlon 64的記憶體控制器支持普通非校驗記憶體，而Socket 940必須搭配ECC Registered DDR記憶體。

Socket 940與同樣為940針的AM2接口在針腳定義、電氣規格及支持的處理器額定功耗上不同，互不兼容。

Socket 940與後來採用LGA封裝、支持DDR2記憶體的Socket F接口在物理結構和記憶體支持上存在根本性區別。

核心技術

Socket 940是最早發布的AMD 64位CPU接口標準，具有940根CPU針腳，支持雙通道ECC DDR記憶體。採用該接口的處理器基於AMD K8微架構，早期核心代號包括SledgeHammer（基於0.13微米SOI製造工藝）和Venus等。

處理器內部集成了記憶體控制器，直接連線支持雙通道的ECC Registered DDR記憶體。作為AMD64平台的開端，支持AMD64（後亦兼容EM64T）64位指令集技術。

早期產品採用130納米製程，後期出現了採用此接口的雙核心Opteron處理器。

由於處理器功耗較高，配套主機板需要提供額外的4針處理器供電接口，並加強散熱設計。

產品型號

Socket 940接口主要套用於面向伺服器/工作站平台的AMD Opteron處理器系列，以及早期面向高端桌面市場的Athlon 64 FX處理器。Socket 940成為了Opteron 2XX全系列、Opteron 8XX全系列以及部分Opteron 1XX系列的專用接口，面向高端桌面用戶的Athlon 64 FX處理器主要為FX-51和早期的FX-53。

支持該接口的主機板晶片組主要包括NVIDIA的nForce 3 150和VIA的K8T800。採用該接口的代表性主機板產品有華碩K8N-DL、技嘉7A8DW、泰安S2895等。

市場與銷售

Socket 940是AMD最早發布的64位平台接口標準，最初面向高端伺服器/工作站市場及頂級桌面市場，其產品旨在衝擊當時Intel Pentium 4的市場地位。然而，由於其處理器價格高昂，且必須搭配昂貴的ECC Registered記憶體使用，導致整套系統的總體採購成本非常昂貴，限制了其在更廣泛市場的普及。AMD的市場策略也存在爭議，其過度細分市場分散了消費者注意力，對產品推廣產生了一定負面影響，使得Socket 940在零售市場存在時間較短，有“曇花一現”的評價。

為應對市場需求，AMD在2004年發布了多款基於Socket 940的低功耗Opteron處理器（帶有HE/EE後綴）。隨著市場策略調整，新出的Athlon 64 FX以及部分Opteron 1XX系列轉向成本更低的Socket 939接口，Socket 940逐漸轉變為Opteron 2XX/8XX系列及部分1XX系列的專用接口。最終，隨著AMD在2006年全面轉向支持DDR2記憶體，Socket 940被新的Socket F（LGA 1207）接口所取代，完成其歷史使命。
