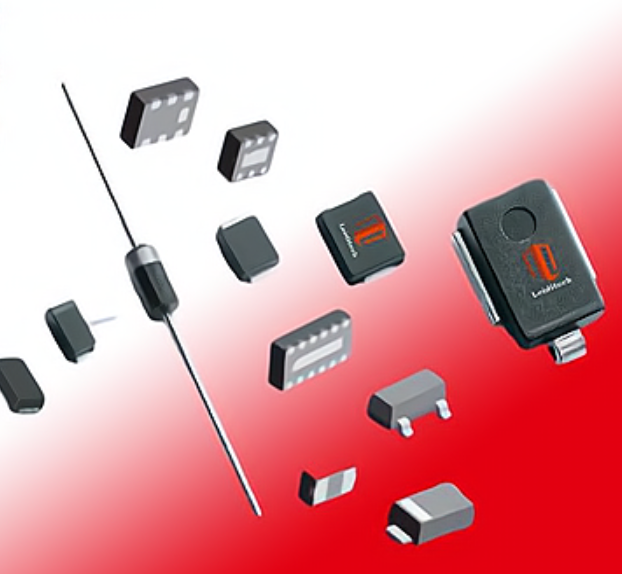

SMBJ12CA是一款採用SMB（DO-214AA）表面貼裝封裝的標準雙向瞬態電壓抑制二極體（TVS二極體），核心功能是為電子電路提供浪涌和靜電放電（ESD）保護。其關鍵參數包括：反向工作電壓12V，擊穿電壓13.3-14.7V，最大鉗位電壓19.9V，峰值脈衝功率600W（10/1000μs），回響時間小於1ps。該器件具有快速回響、低泄漏電流等特點，符合IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）及RoHS等標準，部分型號通過AEC-Q101汽車級認證，工作溫度範圍通常為-55°C至+150°C（部分型號為-65°C至+150°C）。廣泛套用於電源連線埠、通信接口（如USB、乙太網）、汽車電子及工業控制等領域。Littelfuse、Vishay、揚傑科技等多家製造商生產該型號或其兼容產品。
基本介紹
- 中文名：SMBJ12CA
- 變位電壓：12V
- 擊穿電壓：13.3--14.7V
- 測試電流：1MA
- 產品類型：雙向瞬態電壓抑制二極體
發展歷史,產品概述,技術規格,產品設計,核心技術,產品型號與製造商,套用領域,行銷與銷售,
發展歷史
SMBJ12CA由揚傑科技、瑞隆源電子、金開盛電子等製造商生產。揚州揚傑電子科技股份有限公司成立於2006年8月2日, 2014年1月, 公司在深交所創業板掛牌上市, 股票代碼300373。
深圳市瑞隆源電子有限公司成立於2009年，從事過流過壓保護器件研發、生產、銷售。
產品概述
該器件適用於保護I/O接口、VCC匯流排及其他易損電路，廣泛套用於消費電子、汽車電子、通信設備、工業控制系統、計算機及周邊設備等領域。
SMBJ12CA具有雙向保護、600W峰值脈衝功率、極快的回響時間（通常小於1ps）等核心特性，並符合IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）等相關標準，採用SMB（DO-214AA）貼片封裝，工作溫度範圍為-65°C至+150°C。
技術規格
SMBJ12CA的技術規格包括電氣參數、封裝參數、環境參數和符合標準等。
SMBJ12CA的電氣參數包括極性為雙向、反向工作電壓(VRWM)為12V、擊穿電壓(VBR)最小13.3V最大14.7V、最大鉗位電壓(VC)為19.9V、峰值脈衝功率(PPP)為600W (10/1000μs波形)、峰值脈衝電流(IPP)典型值為30.2A、反向漏電流(IR)典型值為1μA或部分型號為5μA、回響時間小於1ps (從0V至最小擊穿電壓)、結電容(Cj)因製造商和型號而異約為1200pF、340pF或390pF。
封裝與物理參數包括封裝類型為SMB (DO-214AA)表面貼裝、尺寸長度約4.57mm至4.65mm、寬度約3.94mm、高度約2.237mm至2.62mm、引腳數為2。
環境與可靠性參數包括工作溫度範圍為-65°C至+150°C或-55°C至+150°C (因製造商而異)、存儲溫度範圍為-55°C至+150°C。
符合標準包括環保標準如RoHS和無鉛、行業可靠性標準如部分型號符合AEC-Q101 (汽車級)、符合IEC 61000-4-2 (ESD) 和 IEC 61000-4-4 (EFT) 標準、符合JEDEC標準、MSL等級1。
結類型為玻璃鈍化結或平面結。
封裝材料為塑膠封裝。
產品設計
SMBJ12CA是一款採用表面貼裝（SMT）封裝的瞬態電壓抑制二極體，其設計旨在為表面安裝套用最佳化電路板空間並適合自動化貼裝。器件採用標準的DO-214AA（SMB）封裝，外形尺寸緊湊，典型尺寸為長4.57mm，寬3.94mm，高2.237mm。
在工藝技術上，晶片結採用玻璃鈍化或平面結技術。其設計具備低電感特性，並具備優良的鉗位能力。在可靠性方面，塑膠封裝符合UL 94V-0可燃性標準，終端具備高溫焊接能力，可承受260°C持續40秒或10秒。器件符合RoHS標準，並採用無鉛鍍霧錫工藝，且部分型號滿足MSL Level 1（依據J-STD-020標準）和AEC-Q101汽車級認證要求。
核心技術
瞬態電壓抑制（TVS）二極體的工作原理是在高能量瞬態脈衝作用下，能迅速從高阻態變為低阻態，將過電壓鉗位在一個安全的水平，從而保護後端精密電路。SMBJ12CA為雙向TVS二極體，可同時抑制正向和反向的瞬態電壓，為交流或極性不定的線路提供保護。
SMBJ12CA具有極快的回響時間，從0V到最小擊穿電壓的典型回響時間小於1皮秒（ps）。其採用玻璃鈍化結或平面工藝製造，確保了高可靠性和穩定性。該器件具有600W（10/1000μs波形）的峰值脈衝功率處理能力，以及低增量浪涌電阻和優秀的電壓鉗位能力。在反向工作電壓以上時，其典型反向漏電流小於1μA。SMBJ12CA的設計符合IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）及MIL-STD-883等國際防護標準，部分型號通過AEC-Q101汽車級認證。
在電路設計中選用SMBJ12CA時，需綜合考慮多項參數。反向關斷電壓（VRWM）應大於被保護電路的最高正常工作電壓，以確保TVS在常態下不導通。鉗位電壓（VC）是TVS在承受浪涌時兩端的最大電壓，必須小於被保護電路可承受的最大安全電壓。TVS的額定瞬態功率（PPP）需大於電路中可能出現的最大瞬態浪涌功率。對於高速數據線路，需關注TVS管的結電容（Cj），以避免信號完整性下降。SMB（DO-214AA）封裝適合表面貼裝，可最佳化電路板空間。器件的工作溫度範圍需滿足套用環境要求，如-55°C至+150°C，並符合RoHS等環保標準。
產品型號與製造商
SMBJ12CA是一款行業通用的雙向瞬態電壓抑制二極體（TVS二極體）標準型號，其核心參數（如12V反向工作電壓、600W峰值脈衝功率、19.9V鉗位電壓等）已形成行業共識，因此有多家半導體製造商生產該型號或其兼容替代產品。
生產SMBJ12CA或提供其兼容型號的常見製造商包括Littelfuse、BOURNS、Vishay、DiodesZetex、揚傑科技(YANGJIE)、瑞隆源(RUILON)、金開盛(JKSEMI)、伯恩半導體(BORN)、東沃電子(DOWO)、FORMOSA MICROSEMI CO. LTD. (FMS)、雷卯電子(Leiditech)等。
各製造商在標準型號基礎上，可能會推出衍生型號，通常在型號後綴上有所區別。例如DiodesZetex的SMBJ12CA-13-F，Vishay的SMBJ12CA-M3/5B、SMBJ12CA-E3/52等。這些衍生型號在核心電氣參數上保持一致，但可能存在如工作溫度範圍（部分為-55°C至150°C，部分為-65°C至150°C）等區別，選型時需參考具體製造商的數據手冊。
套用領域
SMBJ12CA的核心功能是有效保護敏感電子電路免受浪涌、靜電放電（ESD）及其他瞬態過電壓事件的損害，因此被廣泛套用於需要電路保護的各個領域。其具體套用包括電源輸入連線埠保護，防止來自電網的電壓浪涌或靜電放電對後續電路造成損害；在汽車電子設備中保護敏感電路，防止由於電機啟動、剎車或其他操作引起的電壓尖峰影響；在各種通信設備中保護信號線以及電源線，確保數據傳輸的穩定性與完整性；在各種工業設備及控制系統中有效保護控制電路和測量儀器，確保設備穩定運行；以及對於現代消費電子產品，如手機、平板、計算機等，保護內部電路免受過電壓及瞬態電流的危害。
該器件適用於保護I/O接口、VCC匯流排和其他易損電路，具體可用於USB、乙太網口、HDMI、VGA、SIM卡、SD卡、TF卡、MMC卡、IO口、CAN接口、RS485、RS232、RF天線、WIFI天線、GPS、電源口等連線埠的防靜電和防浪涌保護。
行銷與銷售
SMBJ12CA的市場價格因品牌、採購數量和渠道而異。不同品牌的產品線上上平台有售。該產品常見的包裝形式為卷帶（Tape & Reel）。
庫存情況因分銷商而異。該產品通常通過電子元器件分銷商、製造商官方渠道及線上電商平台等渠道流通。
