LM3914

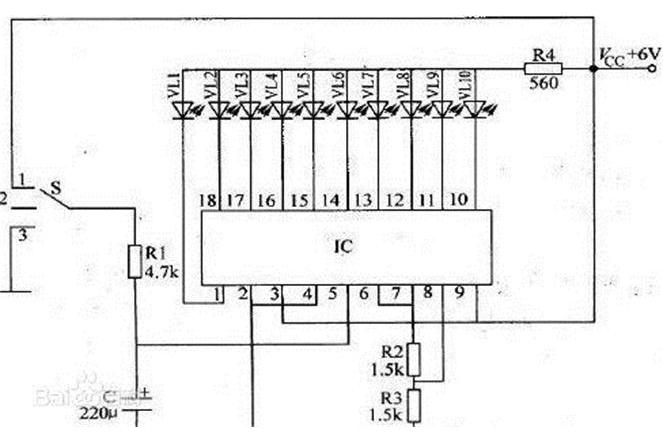

LM3914是美/條顯示驅動積體電路．10級精密電壓比較器、1.25V基準電壓源及擇電路等。

基本介紹

• 中文名：LM3914
• 研發公司：美國NS公司
• 實質：點/條顯示驅動積體電路
• 包括：內含輸入緩衝器

描述

10級電壓比較器的同相輸入端與電阻分壓器相連，電阻分壓器由10隻1kΩ精密電阻串聯組成，各級比較器的加權值相等，構成10級線性顯示驅動器，適用於LED(亦可驅動LCD、VFD)電平表的線性標度器件。工作電壓為3V～25V(最高為48V)，輸出電流在2～30mA範圍可調，輸出端承壓能力為±35V，最大輸出限制在30mA之內。輸入緩衝器接成跟隨器形式，提高了輸入阻抗和測量精度。LM3914內部設有遲滯電路，顯示不是從一個LED立刻跳到另一個LED，而是平緩過度，可消除噪聲干擾，改善輸入信號快速變化時引起的閃爍現象。由於內部電阻分壓器是浮接的，所以電壓測量範圍很寬。
