LM311

LM311是一款由德州儀器（TI）生產的單電壓比較器晶片，設計運行在更寬的電源電壓範圍（單電源5V至30V或雙電源±2.5V至±15V）。其輸出兼容RTL、DTL、TTL及MOS電路，可驅動高達50V電壓和50mA電流的負載（如繼電器或燈）。該晶片具備快速回響時間（典型165ns至200ns）、選通功能及低輸入電流特性，廣泛套用於汽車電子、工業自動化、儀器儀表等領域。套用中存在的高頻振盪可通過合理布局、濾波電容、增大輸入信號或滯後技術等方法有效抑制。

基本介紹

• 封裝類型：SOIC、PDIP
• 引腳數目：8
• 套用領域：汽車電子、工業控制
• 負載能力：50V/50mA
• 電源範圍：單電源5V-30V/雙電源±2.5V-±15V

特性

• 電源範圍：支持單電源（5V至30V）和雙電源（±2.5V至±15V）供電，適用於多種邏輯和模擬系統。
• 回響時間：根據不同型號，回響時間在115ns（截止2025年，LM311DR）至200ns（截止2017年，LM311）之間。
• 輸出兼容性：輸出電平與RTL、DTL、TTL及MOS邏輯電路兼容，並可驅動繼電器、燈等負載。
• 選通功能：支持選通脈衝控制，可通過外部信號啟用或禁用比較器輸出。

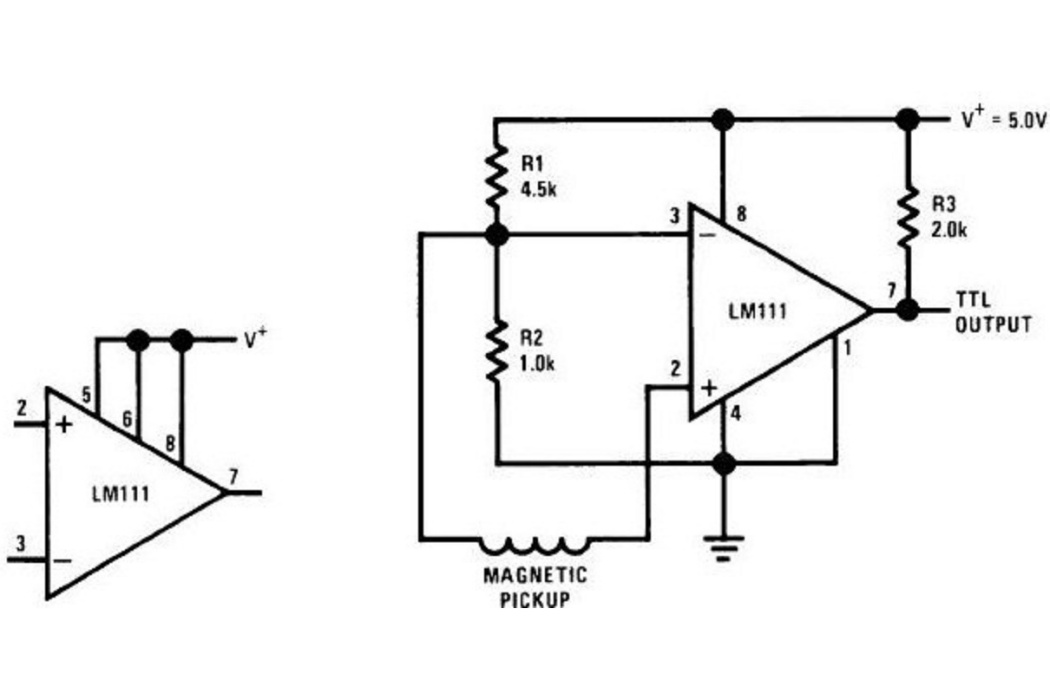

LM311

套用領域

LM311廣泛套用於：

電壓比較器電路：用於模擬信號比較、過零檢測及峰值電壓檢測。

驅動控制：在自動化系統中驅動繼電器或燈，切換高電壓負載。

振盪電路：配合外部元件構成晶體振盪器或其他定時電路，需注意高頻振盪問題及解決方法。

保護電路：用於高壓保護或警告系統，監測電源異常。

振盪抑制方法

在套用中為避免高頻振盪，可採取以下措施：

布局最佳化：輸出信號遠離輸入端，電源端加0.1μF濾波電容。

濾波電容：在輸出端添加適當容量電容（實驗確定）。

信號幅度：確保輸入信號大於0.7V以提高穩定性。

滯後技術：引入正反饋設定滯後電壓，消除臨界振盪。

工作原理

LM311通過比較兩個輸入電壓（同相和反相端）控制輸出狀態：

當同相端電壓高於反相端時，輸出電晶體導通，輸出低電平。

當反相端電壓高於同相端時，輸出電晶體截止，輸出高電平。

輸出級採用開路集電極設計，允許外部上拉電阻至不同電源電壓。
