Juniper QFX5100-48S是Juniper Networks公司推出的數據中心級乙太網交換機，屬於QFX5100系列產品，主要套用於企業數據中心、雲計算環境及高密度網路互聯場景。其定位為高性能網路架構核心設備，支持三層網路層級和模組化連線埠設計。

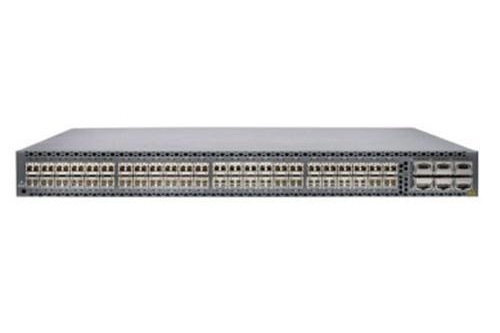

產品採用1U機架式設計，配備48個10G SFP+連線埠和6個40G QSFP+上行連線埠，支持連線埠堆疊與靈活組合配置。硬體層面搭載1.44Tbps背板頻寬和1.08Bpps包轉發率，支持雙冗餘熱插拔電源及150W功率輸出。軟體功能基於Junos作業系統，集成EVPN、VXLAN協定及自動化運維能力，兼容L2/L3 QoS策略、IGMP組播協定，並具備RADIUS/TACACS+認證、動態ARP檢查等安全機制。
基本介紹
- 外文名：Juniper QFX5100-48S
- 所屬品牌：Juniper
- 產品類型：交換機
- 產品型號：QFX5100-48S
規格參數
產品型號 | QFX5100-48S |
|---|---|
產品類型 | 乙太網交換機 |
套用層級 | 三層 |
背板頻寬 | 1.44Tbps |
包轉發率 | 1.08Bpps |
接口數目 | 54口 |
|---|---|
傳輸速率 | 10/100/1000/10000Mbps |
QoS支持 | L2和L3 QoS：分類，重寫，佇列；速率限制：入口管制：單速率雙色，雙速率三色；出口管制：監管器，監管器標記操作；出口整形：按每連線埠上的佇列；每個連線埠12個硬體佇列（8個單播，4個組播）；嚴格優先權佇列(LLQ)，平滑差額加權輪循(SDWRR)，加權隨機早期檢測(WRED)，加權尾部丟棄；802.1p重新標記；2層分類標準：接口，MAC地址，Ethertype，802.1p，VLAN；擁塞避免功能：WRED；信任IEEE 802.1p（入口）；重新標記橋接數據包 |
|---|---|
網路標準 | IEEE 標準 IEEE 802.1D IEEE 802.1w IEEE 802.1 IEEE 802.1Q IEEE 802.1p IEEE 802.1ad IEEE 802.3ad IEEE 802.1AB IEEE 802.3x IEEE 802.1Qbb IEEE 802.1Qaz IEEE 802.3an |
MAC地址表 | 288K |
網管功能 | Contrail網路；Junos Space Network Director；基於角色的CLI管理和訪問；通過控制台，telnet或SSH的CLI；擴展的ping和traceroute；Junos OS配置救援和回滾；映像回滾；SNMP v1/v2/v3；Junos XML管理協定；sFlow v5；高頻率統計信息收集；連線埠和系統的信標LED；自動化和編排；全自動部署(ZTP)；OpenStack Neutron外掛程式；Puppet；Chef；Python；Junos OS事件，提交和OP腳本 |
電源電壓 | 雙冗餘(1+1)和熱插拔電源，110至240V單相交流電源，-36至-72V直流電源 |
|---|---|
最大功率 | 150W |
外形尺寸 | 43.7×440.9×520.2mm |
重量 | 9.9Kg |
其它 | 性能水平（一維） 每系統的MAC地址：288000 VLAN ID：4096 鏈路聚合組(LAG)數量：128 每LAG的連線埠數：32 FCoE VLAN/FC虛擬結構數：4095 防火牆過濾器：4000 IPv4單播路由器：128000個前綴，208000個主機路由，64個ECMP路徑 IPv4組播路由器：104000 IPv6組播路由器：52000 IPv6單播路由器：64000個前綴 ARP條目：48000 巨型幀：9216位元組 生成樹協定(STP) 多生成樹協定(MSTP)實例：64 VLAN 生成樹協定(VSTP)實例：253流量鏡像 每交換機的鏡像目標連線埠：4 最大鏡像會話數：4 每交換機的鏡像目標VLAN：4 2層功能 STP—IEEE 802.1D(802.1D-2004) 快速生成樹協定(RSTP)(IEEE 802.1w)，MSTP(IEEE 802.1s) 橋接協定數據單元(BPDU)保護 環路保護 根保護 RSTP和VSTP同時運行 VLAN—IEEE 802.1Q VLAN中繼 路由的VLAN接口(RVI) 基於連線埠的VLAN MAC地址過濾 專用VLAN(PVLAN) QinQ VLAN轉換 靜態MAC地址接口分配 每VLAN MAC學習（限制） MAC學習禁用 鏈路聚合和鏈路聚合控制協定(LACP)(IEEE 802.3ad) IEEE 802.1AB鏈路層發現協定(LLDP) 鏈路聚合 多機箱鏈路聚合(MC-LAG) 冗餘中繼組(RTG) LAG負載共享算法—橋接或路由（單播或組播）流量： IP：SIP，動態網際網路協定(DIP)，TCP/UDP源連線埠，TCP/UDP目標連線埠 第2層和非 IP：MAC SA，MAC DA，Ethertype，VLAN ID，源連線埠 FCoE數據包：源ID(SID)，目標ID(DID)，發起方交換ID(OXID)，源連線埠 3層功能 (IPv4) 靜態路由 路由策略 路由協定（RIP，OSPF，IS-IS，BGP） 虛擬路由器冗餘協定(VRRP) 雙向轉發檢測(BFD)協定 虛擬路由器 動態主機配置協定(DHCP)中繼 代理地址解析協定(ARP) |
