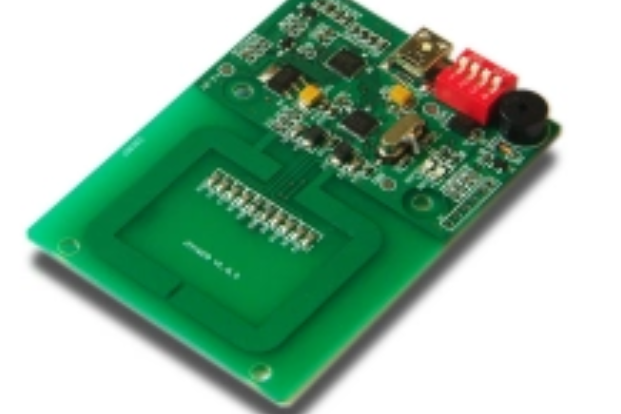

JMY609

JMY609是由北京金木雨電子有限公司設計生產的高頻讀卡模組，基於NXP RC522/RC523等射頻晶片開發，適用於13.56MHz頻段的非接觸式IC卡讀寫場景。該模組兼容ISO14443A/B協定，支持通過USB HID接口模擬鍵盤輸入，可在Windows、Linux等支持USB鍵盤的作業系統中直接輸出數據。

模組尺寸為85mm×58mm，重約100g，內置雙SAM卡槽，典型讀寫距離達80mm（Mifare One卡）。其最大功耗為110mA，工作溫度覆蓋-25℃至85℃，具備穩定的環境適應性。用戶可通過專用配置軟體調整數據輸出模式（卡號/數據/雙讀）、正反序排列及自動添加回車/Tab鍵功能，出廠默認處於需配置模式，需配合DIP開關完成初始化設定。

基本介紹

• 外文名：JMY609
• 射頻基站：NXP RC522，RC523
• 工作頻率：13.56M
• 電源：DC5V ± 10%
• 所屬品牌：JMY

產品介紹

JMY609是基於NXP射頻讀卡晶片設計的讀卡模組，可以讀取符合ISO14443A或ISO14443B標準的卡片的卡號和卡中數據，並通過USB連線埠模擬鍵盤的方式輸出。JMY609的USB接口採用鍵盤接口通訊規範（HID），可以在Windows、Linux以及其他支持USB鍵盤的作業系統中模擬USB鍵盤的數據格式輸出數據。讀卡器配有配置軟體，在內置DIP開關的配合下，用戶可以設定讀卡器讀取卡號或者是卡中內容，也可以同時都讀取，讀到的數據可正序輸出或反序輸出，用戶也可自由選擇在卡號和數據輸出後是否帶有回車、Tab等按鍵輸出。JMY609讀卡模組出廠默認為配置模式，需要用軟體對讀卡器進行配置，寫配置信息到讀卡器後，讀卡器才能讀卡。JMY609內部配有2個SAM卡座。

讀卡模組

性能指標

●射頻標準：ISO14443A，ISO14443B

●讀寫距離：80mm （Mifare One，典型距離）

●SAM：2個插槽，支持ISO7816 T=0和T=1

●接口：USB （HID規範，模擬鍵盤數據輸出）

●最大功耗：110mA

●外形尺寸：85mm * 58mm

●重量：約100g

●工作溫度：-25 ~ +85 ℃

●儲存溫度：-40 ~ +125 ℃
