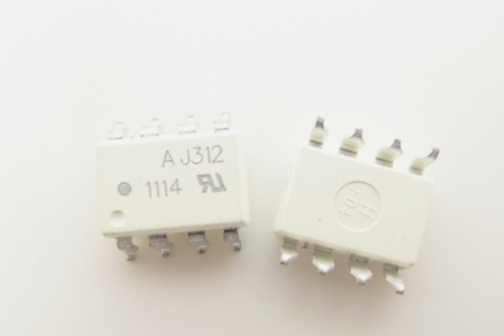

HCPL-J312是Broadcom（原Avago）公司生產的IGBT門驅動光電耦合器，屬於寬工作溫度型器件，內置AlGaAs LED並通過光耦方式連線至功率輸出積體電路。該產品可直接驅動1200V/100A規格的IGBT及MOSFET，主要套用於電機控制變頻、工業逆變器、開關電源等領域。
該器件輸出級提供15-30V寬工作電壓範圍，具備2.0A最小峰值輸出電流和500ns最高開關速度。其工作溫度覆蓋-40℃至100℃，支持欠壓鎖定保護(UVLO)功能，並通過UL 3750Vrms/1分鐘、CSA及IEC 60747-5-2等安全認證。封裝形式包含DIP-8標準封裝及鷗翼型表面貼裝選項，符合VDE 0884標準中VIORM=891Vpeak的絕緣電壓要求。
基本介紹
- 中文名：HCPL-J312
- 製造商：Avago
- 產品種類：IGBT 門驅動光電耦合器
- 絕緣電壓：3750 Vrms
- 類型：光電耦合器
型號介紹,詳細參數,特點介紹,套用,品牌介紹,
型號介紹
輸出級的高工作電壓範圍提供了門控器件所需的驅動電壓，這些光電耦合器提供的電壓和電流非常適合用來直接推動規格達到 1,200V/100A 的 IGBT，HCPL-J312 擁有 VDE 0844 中 VIORM= 891Vpeak 的最高絕緣電壓。
詳細參數
製造商 | Avago |
產品種類 | IGBT 門驅動光電耦合器 |
通道數 | 1 Channel |
最大正向二極體電壓 | 1.95 V |
最大反向二極體電壓 | 3 V |
最大功率耗散 | 295 mW |
最大工作溫度 | + 100 C |
最小工作溫度 | - 40 C |
封裝 | DIP-8 |
包裝 | Tube |
絕緣電壓 | 3750 Vrms |
最大正向二極體電流 | 16 mA |
最小正向二極體電壓 | 1.2 V |
描述 | 邏輯輸出光電耦合器 2.0A IGBT Gate Drive |
特點介紹
- 2.0A 最小輸出電流
- VCM= 1,500V時 15kV/μs 高共模抑制 (CMR) 能力
- 最高 0.5V 低電平輸出電壓 VOL
- 不需負向門驅動
- Icc = 5mA 最大耗電流
- 帶滯後欠壓鎖定保護 (UVLO)
- 15V 到 30V 寬工作 Vcc 範圍
- 500ns 最高開關速度
- ±0.35µs 最大器間或通道延遲差
- -40°C 到 100°C 工業溫度範圍
- 安全規範認證：- UL 3,750V/1min- CSA- IEC/EN/DIN EN 60747-5-2 VIORM= 891Vpeak
- 選擇包括：- 300 = 鷗翼型表面貼裝- 500 = 卷帶式封裝- xxxE = 無鉛
套用
- 隔離 IGBT/MOSFET 門驅動
- 交流和直接電機驅動
- 工業變頻器
- SMPS 開關電源
