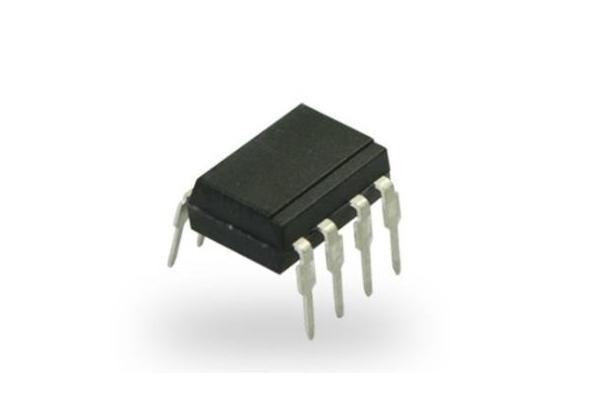

HCPL-0500是博通（Broadcom）生產的二極體電晶體光電耦合器，主要用於輸入與輸出間的電氣隔離，支持TTL/CMOS、LSTTL及寬頻寬模擬信號處理場景，適用於高壓絕緣、視頻信號隔離、電機驅動等領域。該產品通過UL 1577、CSA及IEC/EN/DIN EN 60747-5-2認證，絕緣耐壓最高達3750 Vrms/1分鐘（部分選配型號達5000 Vrms）。
該器件採用SO-8表面貼裝封裝，通過LED與光檢測器間的絕緣層實現信號傳輸。其獨立連線光二極體偏壓與集電極的設計有效降低基極-集電極電容，使傳輸速度較傳統光電耦合器提升百倍以上，典型參數包括順向電流16mA時最低電流傳輸比7%，工作溫度範圍覆蓋-55°C至100°C。部分型號支持無鉛與卷帶式封裝選項，並提供不同峰值耐壓規格（如060選項適配630Vpeak）。
基本介紹
- 中文名：HCPL-0500
- 高速：1Mb/s
- 特點：集電極開路輸出選擇
- 套用：高電壓絕緣
光耦介紹,品牌介紹,
光耦介紹
HCPL-0500 二極體電晶體光電耦合器在 LED 和光檢測器間使用絕緣層提供輸入和輸出間的電氣絕緣。
光二極體偏壓和輸出電晶體集電極的獨立連線可以通過降低基極到集電極電容，將速度提高到傳統光電晶體耦合器的百倍以上。
這款單通道光電耦合器採用 SO-8 封裝供貨
產品適合 TTL/CMOS、TTL/LSTTL 或廣頻寬模擬套用，順向電流 IF = 16mA 時最低電流傳輸比 (CTR, Current Transfer Ratio) 為 7%。
- VCM = 1,500V 時 15kV/μs 高共模抑制 (CMR) 能力 (HCPL-4503/ HCPL-0453)
- 提供 8-pin DIP、SO-8 和寬體封裝
- 0oC to 70oC 工作溫度性能保證
- 安全規範認證：
經過 UL 認證——根據 UL1577，3750 V rms /1min（HCNW 和 020 選配設備 5000 V rms/1min）。
經過 CSA 認證。
經過 IEC/EN/DIN EN 60747-5-2 認證：
-VIORM = 630 Vpeak （HCPL-4503 選配件 060）
-VIORM = 1414 Vpeak（HCNW 設備）
- 提供雙通道版本 (HCPL-253x/ HCPL-4534/ HCPL-053x/ HCPL-0534)
- 提供 MIL-PRF-38534 密封版本（HCPL-55XX/ HCPL-65XX/ 4N55）
- 可選方案包括：
020 = UL 5000V/1min，選配*
060 = IEC/EN/DIN EN 60747-5-2 Viorm = 630Vpeak
選配**
300 = 鷗翼型表面貼裝
500 = 卷帶式封裝
XXXE = 無鉛
- 視頻信號隔離
- 電機驅動功率電晶體隔離
- 長線接收器
- 開關電源反饋
- 高速邏輯接地隔離：TTL/TTL、TTL/CMOS、TTL/LSTTL
- 取代脈衝變壓器
- 取代低光敏電晶體隔離器
- 模擬信號接地隔離
