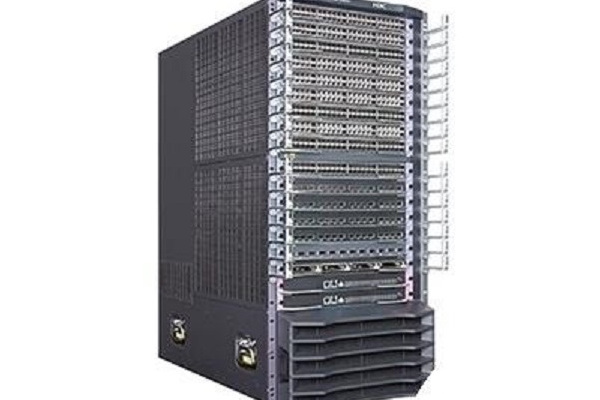

H3C S12516-X 是新華三（H3C）推出的數據中心級核心交換機，面向企業網路及雲計算環境的高性能交換需求，屬於S12500-X系列，適用於高密度萬兆/四十吉比特乙太網場景。
該設備採用模組化機箱設計，支持16個業務板槽位和6個交換網板槽位，具備173T/346Tbps背板頻寬和76800Mpps包轉發率。硬體配置包括冗餘電源、散熱系統及熱插拔組件，確保高穩定性。支持IPv4/IPv6雙棧、MPLS VPN、VXLAN網關及多種安全策略（如ACL、SSH），提供QoS流量調度和組播管理功能。物理尺寸為1024×440×830mm，重量≤300kg，電源功率12000W，適用於0℃-40℃工作環境。
基本介紹
- 外文名：H3C S12516-X
- 所屬品牌：H3C
- 產品類型：交換機
- 產品型號：S12516-X
規格參數
產品型號 | S12516-X |
|---|---|
產品類型 | 計算數據中心核心交換機 |
背板頻寬 | 173T/346Tbps |
包轉發率 | 76800Mpps |
傳輸速率 | 10M/100M/1000Mbps |
|---|---|
擴展插槽 | 主控板槽位數量：2，業務板槽位數量：16，交換網板槽位數量：6 |
QoS支持 | 支持Diff-Serv QoS，支持SP/SDWRR等佇列調度機制，支持精細化的流量監管，粒度可達1K，支持流量整形，支持擁塞避免，支持優先權標記Mark/Remark，支持802.1p、TOS、DSCP、EXP優先權映射，支持VOQ |
|---|---|
網管功能 | 支持Console/AUX支持Console/AUX Modem/Telnet/SSH2.0 命令行配置，支持FTP、TFTP、Xmodem、SFTP檔案上下載管理，支持SNMP V1/V2/V3，支持RMON，支持1、2、3、9組，支持NTP時鐘同步，支持NQA(Network Quality Analyzer)，支持故障後報警和自恢復，支持系統工作日誌 |
網路安全 | 支持用戶分級管理和口令保護 支持SSHv2，為用戶登錄提供安全加密通道 支持可控IP位址的FTP登錄和口令機制 支持標準和擴展ACL，可以對報文進行過濾，防止網路攻擊 支持防止ARP、未知組播報文、廣播報文、未知單播報文、本機網段路由掃描報文、TTL=1/0報文、協定報文等攻擊功能 支持MAC地址限制、IP＋MAC綁定功能 支持uRPF技術，防止基於源地址欺騙的網路攻擊行為 支持802.1x、支持Radius/AAA 支持OSPF、RIPv2及BGP4報文的明文及MD5密文認證 支持安全網管SNMPv3、SSHv2 支持未知單播、未知組播、廣播報文抑制 支持主備數據備份機制 |
最大功率 | 12000W |
|---|---|
外形尺寸 | 1024×440×830mm（231U） |
重量 | ≤300Kg |
其它 | 冗餘設計：主控、交換網板、電源、風扇等關鍵部件採用冗餘備份設計（不含S12501X-AF、S12502X-AF）；S12502X-AF交換機的主控、電源、風扇等關鍵部件採用冗餘備份設計；12501X-AF交換機的電源、風扇等關鍵部件採用冗餘備份設計 乙太網功能：支持802.1Q；支持DLDP；支持LLDP；靜態MAC配置；支持MAC地址學習數目限制；支持連線埠鏡像和流鏡像功能；支持連線埠聚合、連線埠隔離、連線埠鏡像；支持802.1d(STP)/802.1w(RSTP)/802.1s(MSTP)；支持802.3ad（動態鏈路聚合）、靜態連線埠聚合和跨板鏈路聚合、分散式彈性網路互連（DRNI）；支持ERPS以太環保護協定（G.8032）；MAC地址最大支持750K；ARP表項最大支持750K IPv4：支持靜態路由、RIP、OSPF、IS-IS、BGP4等；支持VRRP、VRRP負載分擔模式；支持等價路由；支持策略路由；支持路由策略；支持GRE、IPv4 in IPv4等隧道功能；整機IPV4路由錶轉發容量最大支持4M IPv6：支持IPv4和IPv6雙協定棧；支持IPv6靜態路由、RIPng、OSPFv3、IS-ISv6、BGP4+，；支持VRRPv3、VRRPv3負載分擔模式；支持ND、PMTUD；支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6；支持IPv4向IPv6的過渡技術，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自動配置隧道；支持等價路由；支持策略路由；支持路由策略 MPLS VPN：支持P/PE功能，符合RFC2547bis協定；支持三種跨域MPLS VPN方式（Option1/Option2/Option3）；支持分層PE；支持多角色主機；支持VLL，實現點到點的二層MPLS VPN功能；支持VPLS/H-VPLS，實現點到多點的二層MPLS VPN功能；支持分散式組播VPN ACL：支持標準和擴展ACL；支持Ingress/Egress ACL；支持VLAN ACL；支持全局ACL；單板最大可支持2M ACL |
