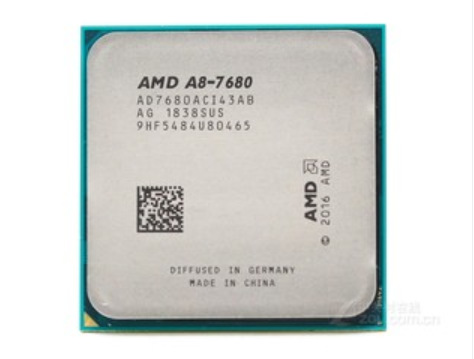

AMD APU A8系列是面向主流消費市場的台式機處理器，融合CPU與集成顯示卡功能。該系列最早於2012年推出A8 3800型號，後續疊代產品包括A8 9600（2019年停產）、A8 7680、A8 5600K等版本，持續採用四核心設計並搭配不同代際的圖形核心。處理器主頻覆蓋1.9GHz至3.9GHz區間，動態加速技術可將頻率提升至3.4GHz，集成顯示核心支持主流網遊運行。
系列產品採用32納米至14納米多種製程工藝，熱設計功耗跨度從65W到100W，支持FM2、AM4等多種主機板接口，具備SSE4.1/4.2、AVX2指令集。在700元價位段展現較強競爭力，滿足辦公套用、多媒體娛樂及輕度遊戲需求。
基本介紹
- 適用類型：台式機
- 核心數量：四核心
- 執行緒數量：四執行緒
- 二級快取：4MB
- 製程工藝：32納米
- 熱設計功耗：65W100W
- 指令集支持：SSE4.1/4.2和AVX2
- 首發時間：2012年
產品疊代歷程,核心硬體規格,主機板兼容特性,能效與散熱設計,套用場景適配,市場定位分析,技術架構特性,
產品疊代歷程
系列涵蓋多代架構產品，初期型號A8 3800於2012年11月發布，採用Llano架構和32納米工藝。2015年問世的A8 5600K屬於第二代APU，升級為打樁機架構並保持32納米製程。後續推出的A8 9600（2017年上市）及A8 7680轉入14納米工藝，改用AM4接口。該系列最終型號A8 4500M採用Trinity架構，Socket FM2接口設計表明其面向中端市場。
核心硬體規格
全系標配四物理核心配置，A8 5600K通過Turbo Core技術實現3.6GHz基礎頻率與3.9GHz加速頻率。A8 9600在標準模式下主頻達3.1GHz，動態加速至3.4GHz。快取配置方面，A8 4500M配備4096KB二級快取，而A8 5600K通過共享方式實現等效4MB二級快取容量。
圖形單元搭載Radeon HD系列核顯，A8 5600K內置HD7560D顯示核心，集成256個流處理器並支持760MHz工作頻率。3DMark Vantage測試顯示其圖形性能較前代提升30%，可流暢運行《魔獸世界》《英雄聯盟》等主流網遊。
主機板兼容特性
處理器適配多種主機板接口，早期型號A8 5600K採用FM2接口，而A8 9600升級至AM4接口。A8 4500M使用Socket FM2接口的設計提升了硬體擴展性。不同插槽類型對應特定晶片組支持，FM2接口主機板多配備A55/A75晶片組，AM4接口則兼容A320/B450等主機板型號。
能效與散熱設計
熱設計功耗根據型號差異顯著，A8 9600維持65W標準TDP，而A8 5600K因更高的頻率設定達到100W功耗。A8 4500M採用Smart Core技術動態調節功耗，在低負載場景下可降低至65W運行。部分型號處理器標配鋁製散熱器，非超頻型號可通過原裝散熱器滿足散熱需求。
套用場景適配
該系列處理器主要面向三類用戶群體：
- 商務辦公：支持多任務處理及財務軟體運行，A8 7680配合8GB記憶體可流暢操作Office套件與ERP系統
- 家庭娛樂：集成顯示卡支持4K視頻解碼，A8 7680機型可搭建HTPC家庭影音中心
- 輕度遊戲：HD7560D核顯在720p解析度下實現《魔獸世界》中畫質45幀以上表現
市場定位分析
在700元價格區間與Intel酷睿i3系列形成競爭，A8 5600K通過更強的圖形性能占據優勢，其GPU性能可達同期i3 3220核顯的3倍。但CPU多執行緒性能較i5 12500存在約10%差距。產品線於2019年開始逐步停產，A8 9600成為該系列末代型號。
技術架構特性
採用模組化設計架構，A8 5600K每個模組包含兩個整數核心與共享浮點單元。支持雙通道DDR3記憶體控制器，A8 9600支持DDR4 2400。指令集方面除基礎x86 64外，新增AVX2指令集提升浮點運算效率，SSE4.1/4.2擴展指令最佳化多媒體處理性能。
