4芯光纜

4芯光纜是擁有像光一樣傳輸速度的通信線纜，4芯光纜的頻寬寬、傳輸速度快、保密性好、抗電磁場干擾、絕緣性好、壽命長、化學穩定性好。

基本介紹

• 中文名：4芯光纜
• 外文名：4 core cable
• 芯：4根
• 分類：2種

簡述

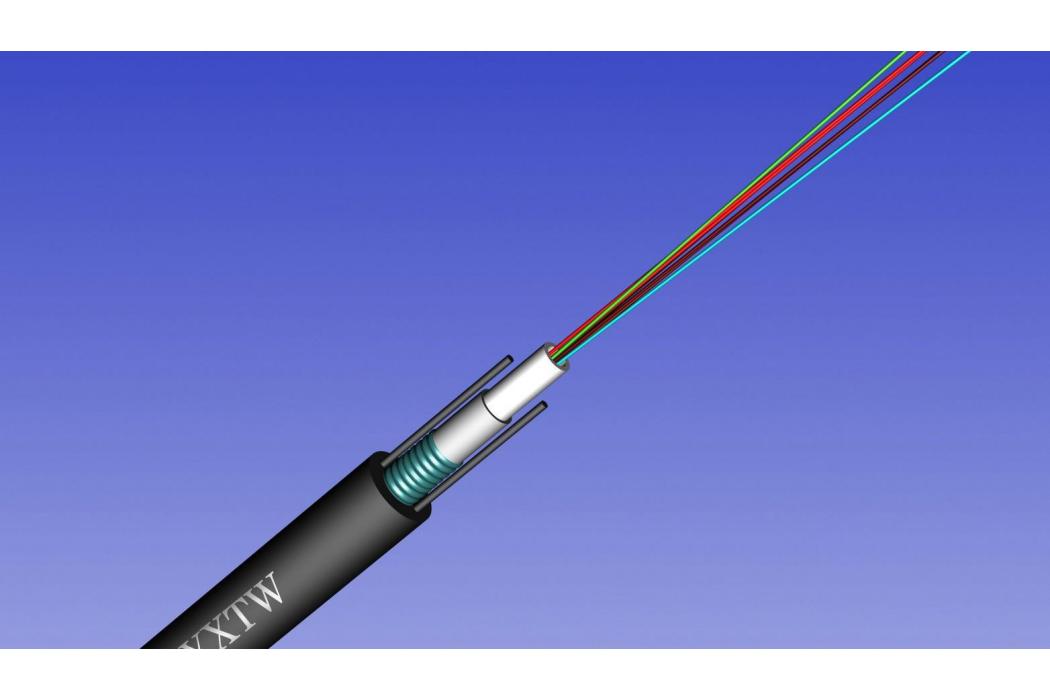

4芯光纜常用的型號主要分為：GYXTW中心束管式（鎧裝）、GYXTY中心束管式（非鎧裝）兩種規格類型。GYXTW 4芯光纜結構是將 250μm 光纖套入高模量材料製成的松套管中，松套管內填充防水化合物。松套管外用一層雙面塗塑鋼帶（PSP）縱包，鋼帶和松套管之間加阻水材料妹海墓以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲後擠制聚乙烯護套成纜。而GYXTY 4芯光纜的結構則是將 250μm 光纖套入高模量材料製成的松套管中，松套管內填充防水化合物。松套管外附上一層阻水層，兩側放置兩根平行鋼絲霉巴龍嚷後擠制聚乙烯護套成纜。

光纜

特點及套用

◆ 松套管材質本身具有良好的耐水解性能和較高的強度

◆ 管內注充特性油膏，對光纖加以了關鍵性的密封保護

◆ PE護套具有很好的抗紫外輻射性能

◆ 單根鋼絲中心加強芯有助於光纜的平行和拉伸

◆ 抗拉伸、耐磨損、抗衝擊、耐壓扁、可反覆彎曲、扭轉、彎折、曲繞（彎曲角度不超90°）槍擊等，具備有很好的機械性能和溫度特性

◆ 雙面皺紋鋼帶（PSP）提高了光纜的抗透潮能力

◆4芯光纜傳輸速度快距離遠、保密性好、抗電磁場干擾、絕緣性好、化學穩定性好、壽命長、損耗低具有很好的特性和經濟效益。

◆ 適用於長途通信和局間通信

◆ 敷設方式：架空

◆ 適用溫度範圍：—40℃—+60℃

◆ 獲UL認證

GYXTW 4芯光纜、GYXTY 4芯光纜是架空敷設的光纜，除此之外還有直埋光纜、管道光纜（GYTS、GYTA、GYTY53、 GYTA53）

描述

4芯光纜是擁有像光一樣傳輸速度的通信線纜，4芯光纜的頻寬寬、傳輸速度快、保密性好、抗電磁場干擾、絕緣性好、壽命長、化學穩定性好。12芯光纜常用的型號主要分為：GYXTW中心束管式（鎧裝）、GYXTY中心束管式（非鎧裝）兩種規格類型。GYXTW 4芯光纜結構是將250μm 光纖套入微櫻敬高模量材料製成的松套管中，松套管內填充防水化合物。松套管外用一層雙面塗塑鋼帶（PSP）縱包，鋼帶和松套管燥凳燥之間加阻水材料以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲後擠制聚乙烯護套成纜。而GYXTY 12芯光纜的結構則是將250μm 光纖套入高模量材料製成的松套管中，松套管內填充防水化合員勸端物。松套管外附上一層阻水層，兩側放置兩根平行鋼絲後擠制聚乙烯護套成纜。

技術參數

產品型號：GKXT中心松套管光纖纜芯填充油膏軋紋鋼帶粘結PE護套夾帶雙平行鋼絲PE護套
技術特點：低損耗低色散結構緊湊良好的綜合機械性能
套用範圍：適用於長途通信和局間通信
敷設方式：架空管道直埋
允許彎曲半徑：敷設時20倍纜徑工作時10倍纜徑
允許拉力(N)：長期：800短期：2500
允許側壓力(N/100mm):長期：800短期：2500
使用條件：使用溫度（℃): -40～+60
光纖型號：62.5/125um 50/125um 9/125um G652 G655
抗衝擊力(g)：800 3次H=1m	光纜重量(Kg/Km)：80～130
光纜外徑(mm)：8.3～11.2	光纖數量（芯）：2～12

4芯室外單模光纖纜線 1、套用於園區中樓宇間的連線，長距離網路、主幹線系統、本地環路或支路網路、嚴重潮濕的戶外環境、溫度變化極大的環境、架空連線（和懸纜線一起使用）、地下管道或直埋、懸吊纜/服務纜。 2、管內灌注防水凝膠，以防止水滲入。 3、平行鋼絲提高對光纖的保護。 4、聚乙烯外衣在紫外線或惡劣的室外環境下有保護作用。 5、低磨擦的外皮使之可輕鬆穿過管道。 用途：1、電信長途光傳輸網路 2、光纖接入網 3、有源器件終端 4、數據通訊網路 5、光學測量儀器 6、區域網路(LAN) 7、光纖CATV 8、光纖數據傳輸 9、光電測試設備 10、適用於光纜傳輸網路ODF架、光傳輸設備間的連線
