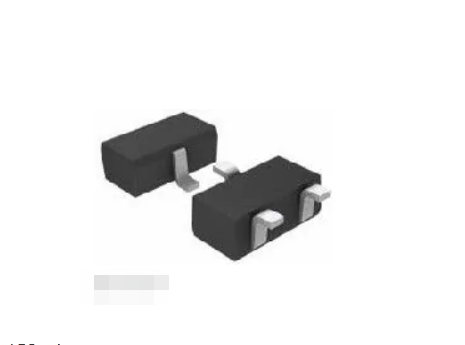

2SC2712-Y

2SC2712-Y是一款NPN型表面貼裝矽電晶體，由東芝、合科泰、長電科技等廠商生產，於1982年10月開始商業化生產，採用SC-59-3、SMT3、SOT-346、TO-236等多種塑膠封裝形式，支持表面貼裝與帶卷包裝。主要套用於通用領域，部分版本如2SC2712-Y-AE3-R針對音頻放大場景進行最佳化設計。

該電晶體最大集電極電流為150mA，集電極-發射極擊穿電壓50V，額定功率150mW（部分廠商版本達200mW）。在2mA電流、6V電壓條件下，直流電流增益最小值120，特徵轉換頻率80MHz，hFE值按範圍分為O、Y、G、L等多個等級。具備125°C工作溫度上限，噪聲特性表現為典型值1dB（最大10dB）。其互補型號為2SA1162，產品具備PPAP能力並通過AEC-Q101認證，符合RoHS無鉛無鹵素標準，部分型號後綴-C、-P或-HF表示特定的環保要求。封裝環氧樹脂符合UL 94 V-0阻燃等級，濕度敏感等級為1級。提供包括2SC2712-Y,LF（通用用途）、2SC2712-Y,LXHF（汽車電子用途）在內的多種可訂購型號，並有數據手冊、仿真模型及可靠性文檔支持。

基本介紹

• 外文名：2SC2712-Y
• 類別：電晶體
• 上市時間：1982年10月
• 所屬品牌：東芝
  合科泰
  長電科技

發展歷史

2SC2712系列電晶體由東芝（Toshiba）於1982年10月開始商業化生產。該型號最初由東芝設計生產。後續其他製造商如合科泰（Hottech）、長電科技（JCET）、Micro Commercial Components (MCC)、SECOS、Unisonic Technologies Co., Ltd等也提供了兼容或衍生型號。衍生型號包括2SC2712-Y, LF、2SC2712-Y-AE3-R等。

產品規格

2SC2712-Y是一款NPN矽外延平面型小信號雙極電晶體。其絕對最大額定值在環境溫度25°C下包括：集電極-基極電壓(VCBO)=60V、集電極-發射極電壓(VCEO)=50V、發射極-基極電壓(VEBO)=5V、集電極電流(IC)=150mA、基極電流(IB)=30mA、集電極功耗(PC)=150mW、結溫(Tj)=125°C、存儲溫度(Tstg)=-55~125°C。

在電氣特性方面，直流電流增益(hFE)在VCE=6V、IC=2mA條件下，範圍為70至700，並細分為不同等級：O(70-140)、Y(120-240)、G(200-400)、L(350-700)。集電極-發射極飽和電壓(VCE(sat))典型值為0.1V，最大值為0.25V（測試條件IC=100mA， IB=10mA）。特徵頻率(fT)為80MHz（測試條件VCE=10V， IC=1mA）。集電極輸出電容(Cob)範圍為2.0至3.5 pF。噪聲係數(NF)典型值為1.0dB，最大值為10dB（測試條件VCE=6V， IC=0.1mA）。

該電晶體具備高hFE線性度特性，hFE(IC=0.1mA)/hFE(IC=2mA)典型值為0.95。其互補型號為2SA1162。

產品設計

2SC2712-Y採用表面貼裝（SMD/SMT）技術。其封裝形式主要為SOT-23（亦稱SC-59、TO-236MOD、S-Mini、SOT-346），為3引腳、GULL WING端子、矩形塑膠/環氧樹脂封裝。該產品符合RoHS標準（部分型號通過後綴“-P”或“-LF”標識），部分型號還可提供無鹵素（Halogen-free）選項（後綴“-HF”）。其環氧樹脂封裝符合UL 94 V-0阻燃等級，濕度敏感度等級（MSL）為1級。此外，部分衍生型號（如2SC2712-Y,LXHF）通過了AEC-Q101或AEC-Q200汽車級可靠性認證，適用於汽車電子等嚴苛環境。

產品型號

2SC2712是核心型號，後綴“-Y”表示其直流電流增益（hFE）等級為120至240。根據hFE範圍不同，該系列存在其他等級變體，例如2SC2712-O（O等級，hFE 70-140）、2SC2712-G（G等級，hFE 200-400）以及2SC2712-L（L等級，hFE 350-700）。

該型號存在多種衍生型號，後綴標識具有特定含義。例如，後綴“,LF”表示符合RoHS標準（無鉛），後綴“,LXHF”表示符合AEC-Q200標準且符合RoHS，後綴“-C”表示符合RoHS無鉛無鹵素標準。2SC2712-Y-AE3-R是針對音頻放大場景進行最佳化設計的型號，而2SC2712-Y(T5L,F,T)則包含封裝、卷帶包裝等具體信息。無鉛鍍層的產品編號為2SC2712L。

2SC2712-Y由多家製造商生產，包括東芝（Toshiba）、合科泰（Hottech）、長電科技（JCET）、微商業元件（MCC）、SECOS以及Unisonic等。其常見的封裝形式為SOT-23，該封裝亦稱為SC-59、TO-236MOD或S-Mini。

在訂購時，後綴“-P”用於標識RoHS合規，而“-HF”表示無鹵素要求。部分型號（如帶AEC-Q認證的2SC2712-Y,LXHF）專為汽車電子等特定套用領域設計。

行銷與銷售

2SC2712-Y在2025-2026年間於市場上有供應。產品通常採用卷帶（Tape & Reel）包裝，每卷數量為3000片。產品狀態為“Active”（量產中）。製造商（東芝/Toshiba）及分銷商提供了數據手冊、PSpice/LTspice仿真模型、可靠性報告、RoHS符合性證書等文檔供用戶下載。

市場反響

2SC2712-Y電晶體廣泛套用於音頻頻率通用放大器、AM放大器及開關電路。其具有高hFE線性度、低噪聲（NF = 1dB (typ.), 10dB (max)）等特性。此外，存在通過AEC-Q101認證的汽車級型號（如2SC2712-Y,LXHF），適用於汽車電子領域。

產品文化

2SC2712-Y主要套用於低頻放大器、音頻通用放大器套用及AM放大器領域，其設計定位為通用型（General-purpose）和音頻頻率通用放大器套用電晶體。

在電路設計文化中，它常與其互補型號2SA1162配對使用。

該產品符合AEC-Q101合格標準，適用於要求嚴格的領域，部分型號亦符合AEC-Q200標準。

廠家：Toshiba(Toshiba)

基本參數：

2SC2712-Y

電晶體類型：NPN

電流-集電極(Ic)（最大）：150mA

電壓-集電極發射極擊穿（最大）：50V

Ib、Ic條件下的VCE飽和度（最大）：250mV@10mA,100mA

在某Ic、Vce時的最小直流電流增益(hFE)：120@2mA,6V

功率-最大：150mW

頻率-轉換：80MHz

安裝類型：表面貼裝

封裝/外殼：SC-59-3，SMT3，SOT-346，TO-236

包裝：帶卷(TR)
