080M40

080M40（對應歐洲標準EN8）是一種中碳調質鋼，屬於機械製造用鋼材，廣泛套用於曲軸、齒輪、傳動軸等高應力機械部件的製造。其碳含量為0.37%-0.44%，含錳0.50%-0.80%、矽0.17%-0.37%，並含有微量鉻、鎳等元素，兼具較高強度和中等冷變形能力。

該鋼材抗拉強度≥570MPa，屈服強度≥335MPa，伸長率≥19%，交貨狀態硬度未熱處理≤217HBS。推薦熱處理工藝包括正火（860℃）或淬火（840℃）加回火（600℃），表面淬火後可提升零件承載能力。由於淬透性低且易產生水淬裂紋，焊接時需預熱並採取焊後緩冷措施。

080M40常以調質或正火狀態使用，適用於軸承、螺栓、液壓系統組件及汽車零部件等場景。其可切削性良好，但焊接性較差，材料性能可通過熱處理工藝調整以滿足不同工況需求。

基本介紹

• 中文名：080M40
• 特性：強度較高，可切削性良好
• 套用舉例：製造曲軸心軸
• 抗拉強度： σb (MPa)：≥570

基本信息

材料名稱：080M40

●套用舉例：

適於製造曲軸心軸.傳動軸.活塞桿.連桿.鏈輪.齒輪等，作焊接件時需先預熱.焊後緩冷。

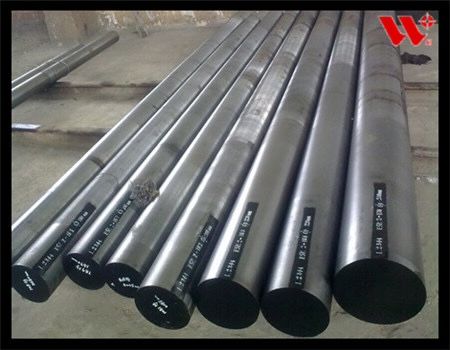

080M40圓棒

化學成分

●化學成份：

碳 C ：0.37-0.44

矽 Si：0.17-0.37

錳 Mn：0.50-0.80

鉻 Cr：≤0.25

鎳 Ni：≤0.30

銅 Cu：≤0.25

力學性能

●力學性能：

抗拉強度 σb (MPa)：≥570

屈服強度 σs (MPa)：≥335

伸長率 δ5/（%）：≥19

斷面收縮率 ψ/（%）：≥45

衝擊吸收功（Aku2/J）：≥47

鋼材交貨狀態硬度HBS 10/3000 : 未熱處理鋼 ≤217 退火鋼≤187

推薦熱處理/℃ 正火 860 淬火 840 回火 600

試樣尺寸：試樣毛坯尺寸/mm ：25

鋼廠可供規格
