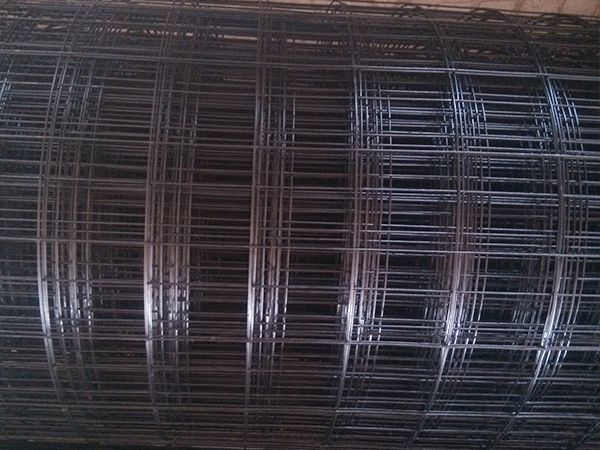

鋼絲格柵，是先把橫、縱向的多單根高強鋼絲經電阻焊焊接成方孔型，再把焊接成型的鋼絲塗覆塑膠而成的一種新型的加筋格柵。
基本介紹
- 中文名：鋼絲格柵
- 特點：強度高，剛性大
- 適用領域：工業
產品特點,規格參數表,
產品特點
它具有雙向強度高，剛性大的特點。是替代複合熔接土工格柵、編織生產的土工格柵的理想材料。
這是因為鋼絲格柵具有以下幾方面因素決定的：一、鋼絲格柵接點強度（抗拉、抗剪、抗撕裂、抗扭）要高，及格柵縱橫向筋肋的接點傳力性能要好，能把橫向筋條受到的作用力通過接點傳到縱向肋條，反之亦然。因此，要求接點必須整體性好，接點強度要比較接近筋條的強度（抗拉時不在接點處斷裂），或者兩者強度相差要小，才能相匹配，這是最合理，最經濟的。否則，接點強度比筋條強度低很多，則不能安全發揮出高強度肋條的抗拉能力，形成結構性的後果是造成“大馬拉小車”式的浪費。
二、鋼絲格柵的格柵筋條、肋條的總面積儘可能小於其開孔面積，才能保證機械咬合與互鎖作用比較大。也就是說要使網孔儘可能咬合更多面積的土體，才能充分發揮其咬合作用。但網孔尺寸也不宜過大，否則肋條的剛度變小，反倒使咬合力降低。
三、格柵的筋和肋要互相垂直，以便更有效的傳遞荷載。如果兩者不垂直，會降低荷載的傳遞效果，而使加筋作用變差。這和假性格柵（如編織的、複合熔接的）不同。假性格柵的節點是紡織或複合熔接的，整體性差，縱橫向傳力性能很差。
規格參數表
規格型號/參數 | 網孔尺寸 (mm) | 極限抗拉強度 (kn/m) | 接點抗剪力 (kg) | 鋼絲直徑 （mm） | 聚乙烯塗層厚度 （mm） | 斷裂延伸率 （%） | 幅寬 （m） |
FHGS50-50 | 100×100 | ≥80 | ≥150 | 2.0 | 0.3±0.1 | ≤4 | ≤2.5 |
FHGS80-80 | 100×100 | ≥100 | ≥200 | 2.5 | 0.3±0.1 | ≤4 | ≤2.5 |
FHGS100-100 | 100×100 | ≥150 | ≥250 | 3.0 | 0.3±0.1 | ≤4 | ≤2.5 |
FHGS150-150 | 50×50 | ≥200 | ≥200 | 2.5 | 0.3±0.1 | ≤4 | ≤2.5 |
FHGS200-200 | 50×50 | ≥250 | ≥250 | 3.0 | 0.3±0.1 | ≤4 | ≤2.5 |
