足尺斷面

足尺斷面圖常用於土木工程中。當得到建築或地形的剖面圖之後，觀察著從90°角觀察端面，得到了即為足尺端面圖。

基本介紹

• 中文名：足尺斷面
• 外文名： true section
• 運用領域：土木工程
• 觀察角度：90°

概念

剖面圖是建築或地形的垂直切面。物體的組成部件分開後得到的是斷面圖。觀察者從90°角的位置進行觀察，得到的是足尺斷面。剖面圖中一般對結構輪廓或內部空間進行強調。

得到足尺斷面過程

圖1表示垂直切割地形得到剖面圖。

圖1垂直切割地形得到剖面圖

圖2表示得到斷面圖（圖中陰影部分）。

圖2斷面圖

圖3表示90°觀看斷面圖，得到足尺剖面圖。

圖3足尺剖面圖

表達含義

足尺斷面反映的是在垂直方向上發生的水平變化（圖4）。

切面用顏色填充，以提高辨識性（圖5）。

如果切割線後的立面區域剛好位於視野之內，則被稱為斷面圖。斷面圖具有更強的代表性，對景觀設計師來說也有更大的實用價值（圖6）。

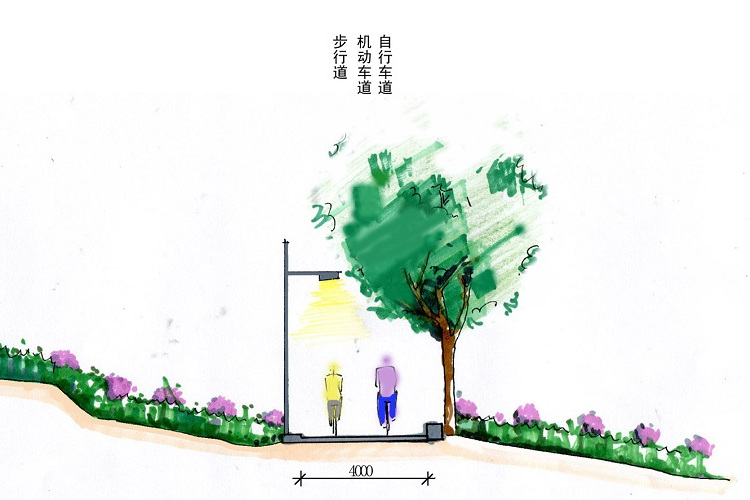

圖4足尺斷面

圖5顏色填充

圖6斷面圖

投標要求和施工檔案要求

投標要求

1)初步設計圖紙

作為投標條件，投標人必須提供初步 圖紙。例如面板的尺寸、玻璃淨面積、可開啟功能、透視窗構造等應予以保留。然而，投標人可以在滿足所有基本功能和建築要求的情況下建議施工詳圖變更。

初步設計可包括工程所有分項，直至實際全部規模：金屬和玻璃厚度、構部件的布置、接頭、連線處尤其是豎框與豎框、豎框與橫框的連線和錨固詳圖以及有關於雨水滲漏、溫度變形的保護系統、緊固和灌縫方法、除銹除氧化層方法、拋光方法、泄水、今屬表面裝修等圖表和詳細的解釋性規定，和其他相關的所有信息-

2)樣品

投標人應提供按照建議工藝進行表面裝飾的長度為300mm的豎小和橫框截面樣品以及300mm×300mm見方的所有玻璃樣品(如果有，應包括外露螺絲或扦其他外露固定裝置的樣品)。

提交檔案

1)施工圖

除了投標時按照要求提供的初步設計之外，在建築師通知後一個月內，承包商應按照要求提供包括所有外部和內部飾面工程在內的所有工程所有部分的全部立面圖和足尺詳圖，以便獲得建築師的許可，如果這些附加的詳圖和修改對更好的符合本規定和招標人的設汁推薦意圖是必要的。建築師有權根據需要要求提供更詳細的詳圖或者詳圖修改。承包商有責任在建築現場證實建築師圖紙上的所有尺寸：每個通過的最終設計舊紙應提交一份可被複製的列印稿和6份副本以供建築師和業主使用。

2)結構計算

承包商應提供經過建築師認可的結構工程師簽字的與幕牆相關的結構計算書。

3)模型樣品

在施工圖通過認可後，在進行批量生產裝配之前，承包商應該製作並運送典型的幕牆模型單元以獲得建築師的認可，如果要求，模型單元應該包括窗框、錨固件、足尺斷面、細部構件並裝配有規定的全部五金附屬檔案，承包商應按照建築師指定的空間安坡模型。
