螺旋紐帶

螺旋紐帶裝置主要由螺旋紐帶、支架和轉軸、連線環和墊片三部分組成。該裝置利用冷卻水的流動驅動紐帶在換熱管內自動旋轉。運行著的螺旋紐帶改變了管內水的運行狀態，擴大了紊流區，縮小或消除了層流邊界層和過渡層，使水垢不易在管壁內停留並全部流出換熱管，實現在機組運行中自動、清理水垢。

基本介紹

• 中文名：螺旋紐帶
• 外文名：Spiral link
• 作用：除垢、強化傳熱
• 套用領域：凝汽器防垢節能
• 材質：高分子聚合材料
• 優點：安裝維護簡單、無二次污染

結構組成

螺旋紐帶裝置主要由螺旋紐帶、支架和轉軸、連線環和墊片三部分組成。螺旋紐帶由高分子聚合材料加工而成，具有較好的強度、剛度、彈性、韌性、耐腐蝕性、耐高溫性及較好的化學穩定性; 材料比水的密度略大，在流體多方向力的作用下，能較好的浮動在換熱管中心部位。

支架和轉軸由化學合成材料加工而成，具有高強度、耐磨損和耐腐蝕性; 連線環和墊片由不鏽鋼製作，具有一定的強度。支架、轉軸、連線環和墊片相配合，承擔工作狀態下的螺旋紐帶的縱向力負荷。

作用機理

螺旋紐帶裝置安裝在凝汽器銅管內，當汽輪機運行時，大量的冷卻水在銅管內流動，進口壓力一般在0.1Mpa—0.2Mpa之間。它利用水的流速驅動螺旋紐帶長期在銅管內自身旋轉，旋轉著的螺旋紐帶改變了管內水的流動狀態，縮小了層流邊層。管內水在紐帶的作用下形成渦流，對層流邊層產生擾動，使碳酸鈣水垢不能在管壁上滯留而帶出水管，起到長期保持銅管內壁乾淨無垢。

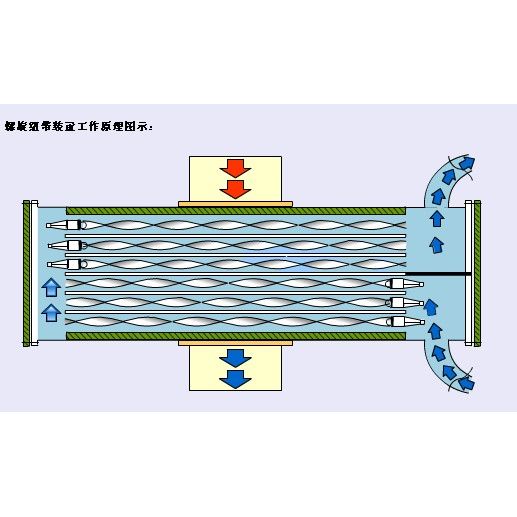

螺旋紐帶的作用機理

安裝事項

螺旋紐帶的安裝特別簡單，不需對凝汽器本體做任何改動。只要在每根銅管內加裝一套螺旋紐帶裝置即可。要注意的是：

（1） 凝汽器銅管是脹管，脹管口口徑大小不一，所以固定架安裝時一定要固定住； （2） 凝汽器銅管內水垢必須清除乾淨，否則會轉不動而斷裂； （3）安裝完畢後要檢查每條紐帶是否旋轉靈活。

除垢原理

螺旋紐帶利用冷卻水的流動驅動紐帶在換熱管內自動旋轉。運行著的螺旋紐帶改變了管內水的運行狀態，擴大了紊流區，縮小或消除了層流邊界層和過渡層，使水垢不易在管壁內停留並全部流出換熱管，實現在機組運行中自動、清理水垢。

技術套用

螺旋紐帶技術因為具有安裝維護簡單，對原有設備、工藝不改變，沒有二次污染的優點，符合國家產業政策和環保要求，在凝汽器清洗技術中具有獨特的優勢，但其在使用過程中暴露出來的問題仍需要科研人員進行更深入的研究和探討。其良好優勢的充分發揮需要集材料、裝置結構、系統維護等各方麵條件於一體。隨著問題的逐步解決，該項技術會擁有更加廣闊的推廣套用前景。

螺旋紐帶清洗技術作為第一批國家重點節能技術推廣項目，是目前較為先進的線上清洗技術之一。因其具有線上清洗和強化傳熱的功效，故已成為凝汽器防垢節能技術的優選。
