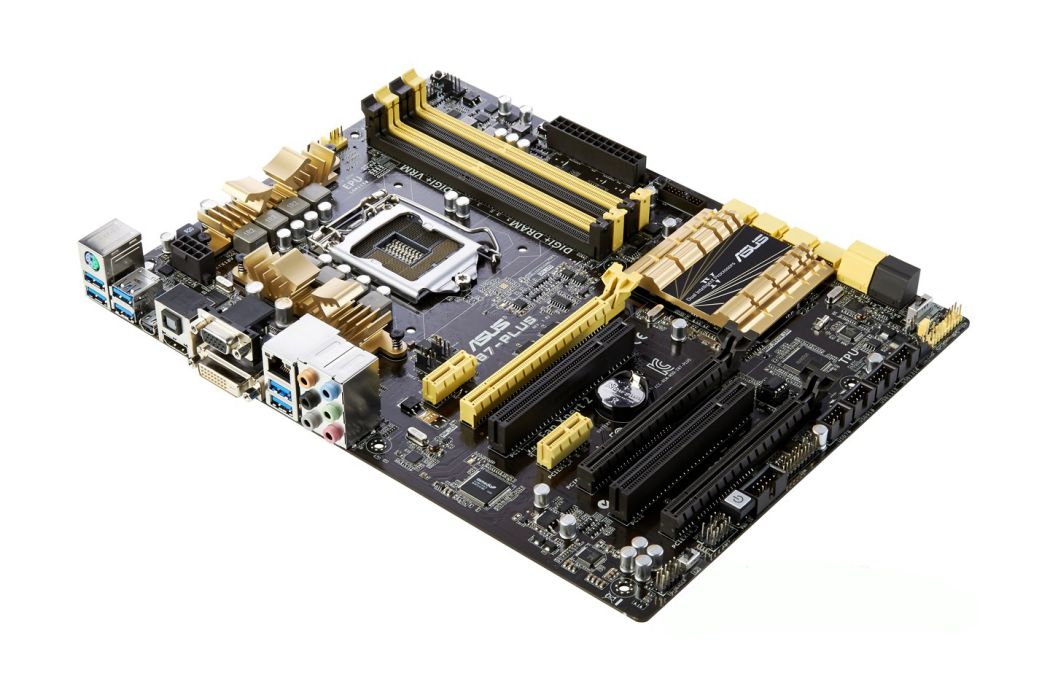

華碩Z87-PLUS

華碩Z87-PLUS是華碩推出的ATX標準板型主機板，基於Intel Z87晶片組，適配LGA 1150接口的第四代Intel Core系列處理器，主要面向主流消費級和發燒級裝機市場。該主機板於2013年發布，支持最大32GBDDR3雙通道記憶體，頻率覆蓋1066-2800MHz（超頻）。

採用8相供電設計與全固態電容，配備PCI-E 3.0顯示卡插槽、6個SATA 6Gb/s接口及多通道PCI-E擴展槽，支持雙卡互聯與磁碟陣列。板載Realtek ALC1150音效卡、Intel千兆網卡，提供USB 3.0、VGA/DVI/HDMI/Mini DP等接口。集成雙芯智慧型處理器、UEFI BIOS增強版及5重防護技術，最佳化超頻穩定性與系統維護效率。該主機板已停產，部分渠道仍提供套裝銷售。

基本介紹

• 中文名：華碩Z87-PLUS
• 所屬品牌：華碩
• 集成晶片：音效卡/網卡
• 晶片組描述：採用Intel Z87晶片組
• 主晶片組：Intel Z87
• 顯示晶片：CPU內置顯示晶片（需要CPU支持）

基本參數

主機板晶片
音頻晶片	集成Realtek ALC892 8聲道音效晶片
網卡晶片	板載Intel千兆網卡

詳細參數

處理器規格
CPU類型	Core i7/i5/i3/Pentium/Celeron
CPU插槽	LGA 1150
CPU描述	支持Intel 22nm處理器

記憶體規格
記憶體類型	4×DDR3 DIMM
最大記憶體容量	32GB
記憶體描述	支持雙通道DDR3 3000(超頻)/2933(超頻)/2800(超頻)/2666(超頻)/2600(超頻)/2500(超頻)/2400(超頻)/2200(超頻)/2133(超頻)/2000(超頻)/1866(超頻)/1800(超頻)/1600/1333MHz記憶體

存儲擴展
PCI-E標準	PCI-E 3.0
PCI-E插槽	3×PCI-E X16顯示卡插槽，2×PCI-E X1插槽
PCI插槽	2×PCI插槽
存儲接口	8×SATA III接口

I/O接口
USB接口	8×USB3.0接口（2內置+6背板），8×USB2.0接口（內置）
視頻接口	1×DVI接口，1×VGA接口，1×Mini Display Port接口，1×HDMI接口
電源接口	一個8針，一個24針電源接口
其它接口	1×RJ45網路接口，1×光纖接口，音頻接口，1×PS/2鍵鼠通用接口

板型
主機板板型	ATX板型
外形尺寸	30.5×23.37cm

軟體管理
BIOS性能	64Mb Flash ROM，UEFI AMI BIOS，PnP，DMI2.7，WfM2.0，SM BIOS 2.7，ACPI 5.0，多國語言BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3，收藏夾，快捷便簽，歷史記錄，F12截屏，F3快捷鍵及ASUS DRAM SPD（Serial Presence Detect）記憶體信息

其它參數
多顯示卡技術	支持AMD Quad-GPU CrossFireX雙卡四芯交火技術 支持NVIDIA Quad-GPU SLI雙卡四芯交火技術
供電模式	8+2相
超頻功能	支持
RAID功能	支持RAID 0，1，5，10
其它參數	第4代雙芯智慧型處理器，4-重最佳化，DIGI+VRM，DRAM 數字供電，Remote GO! 樂趣無線，5重防護，UEFI BIOS 增強版，網路智慧型管理中心，USB 3.0 加速，智慧型管家3代，MemOK!記憶體救援

主機板附屬檔案
包裝清單	華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x1 SLI橋接器 x1 Q-connector(s)(2 合1) x1
