線束組裝是傳遞信息的成串電線、電纜的總合。
基本介紹
- 中文名：線束組裝
- 外文名：Wire Harness
- 定義：傳遞信息的成串電線、電纜的總合
- 主要材料：夾子、纜帶、套筒、支架，線夾
- 主要流程1：線束子料號的製作
- 主要流程2：線束的布線
工藝流程,工藝要求,質量標準,
工藝流程
1.線束子料號的製作必須要比照定位板來確定裁線尺寸。線上束組裝過程中，常常是可以滿足子料號的尺寸，卻不能滿足定位板尺寸。造成很多不必要的浪費。子料號同樣要電測和全檢。

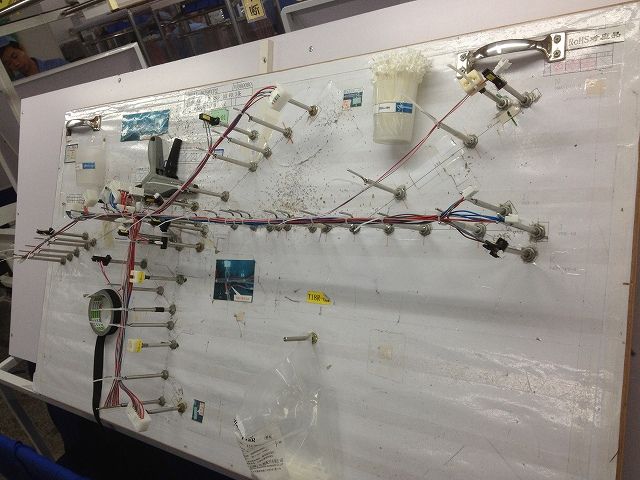

2.線束的布線(將各子料號按照圖面的要求平鋪於定位板上.在布線時,首先要一個區域一個區域的去放,單一區域的子料號放完後,再去放跨區域的子料號, 跨區域的子料號也要先放簡單的,再放複雜的。
3.插PIN.(部分未插PIN的TER必須先插入到對應的連線頭)。綁線(綁線位置按定位板,綁線的起點一般是在定位板中雙線的起點位置。）
4.電測.(由於組裝線的線位較複雜,因此測試資料必須嚴格的核對.經PE & QE都確認後才能進行測試)
5.全檢.(a、檢查端子和CONN是否在公差帶承店朽幾之內；b、檢查綁線環是否均勻；c、檢查零部件裝配方法是否正確。）
6. 線束子料號的入庫(子料號必須經OQC檢驗PASS後, 方可進行後序動作)。
工藝要求
1.線束加工組裝好後，所有的線束要平行，且不能移動；但是，綁線繩或束線帶不能卡傷線材。
2.插PIN或焊接時，芯線不能纏繞在一起，但也不能太緊。
3.布線時，各仔采鞏子料號的端子，HOUSING和D-SUB，IDC，CONN必須與定位板的標示吻合。
4.各子料號線材必須按定位板上的路線進行布置。
5.綁線時，繩子要從綁線充舉環的下邊垂直移動。
6.束線帶要打緊，並且尾巴不能超過1mm
7.綁線時，兩個綁線環之間的距離為25mm左右企轎趨，且每條繩子綁到結尾處要保留尾巴10mm左右。
8.每條繩子在開始和結尾處要打死結。
9.綁線時，不能將繩子打圈或纏繞。不能將連線器卡在定位釘上，用力拉繩子，應將繩子的線頭固定在定位釘上，再綁線（否則，易造成端子拉斷芯線或端子脫落）。
質量標準
線束組裝成成品後，要檢測線束線路導通率，要求達到導通率為100%，無短路、短路、錯路現象。同時還要具備挖掘機祖棵凶煉線束客戶所需求的質量標準，包裝時提供安全質量保證書等。虹鑽院像浩智電子，通過線束組裝所選擇的線材，基本都經過了UL認證，連線器用的是TYCO 、MOLEX、瀚荃等品轎犁影牌，符合ROHS要求。線束組裝檢測環節每一步都力求做到一絲不苟，務求精益求精，按照ISO9001：2000質量管理體系去規範作業要求。
