節速器用於調節機械速度。如離心節速器用於調節發動機轉速，也可以用於演示角動量守恆試驗。
基本介紹
- 中文名：節速器
- 外文名：speed governor
- 運用領域：工程力學
- 調節方法：調節球體到連桿的距離
概念,離心節速器,用途,結構,用法,離心節速器演示角動量守恆,實驗目的,儀器組成,實驗原理,實驗步驟,注意事項,瓦特與節速器,
概念
常見的節速器為離心節速器。離心節速器常用於調節發動機轉速。離心節速器也可以用來演示角動量守恆。
離心節速器
用途
演示離心節速器自動調節發動機轉速的原理。
結構

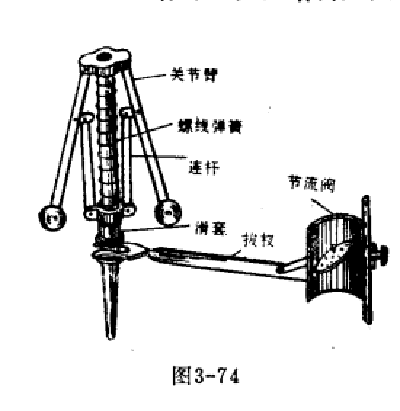

兩個關節臂，臂的另一端各附有一個金屬重球。從關節臂中部各有一根連桿連線到可以沿軸桿滑動的滑套上，一個套在金屬桿上的螺線彈簧把滑套頂著。節流閥是裝在進氣管里的一塊可以轉動的金屬圓片。它通過槓桿連線著一個金屬撥權。金屬撥權插在調節器滑套的溝槽里。
圖1
用法
把離心節速器的調節器的軸插入手搖轉台從動輪插孔，用頂絲固定。在轉台的座架上旋上立桿，裝上節流
閥，把連線在節流閥上的撥叉插進調節器滑套的溝槽里，然後就可把儀器轉動起來。當轉速增大時，重球作離心運動把滑套提高，壓縮彈簧。通過杈子槓桿作用，使節流閥轉向水平位置減少了進氣通路。反之將增大進氣通路。
離心節速器演示角動量守恆
實驗目的
演示外力矩為零時轉動物體的角動量守恆。
儀器組成
如圖2所示。
圖2
實驗原理
質點系繞定軸轉動時，若其所受到的合外力矩為零，則質點系的角動量守恆。延長線與轉動軸相交的外力不產生外力矩，因此它不會影響質點系的角動量。若質點系在這種力的作用下繞定軸轉動的轉動慣量改變，則它的角速度將發生相應的改變以保持總角動量守恆。
本實驗裝置是一個由兩個球體連桿組成的離心節速器，拉動套在軸上的套管可以通過連桿改變兩個球體到軸的距離，從而改變球體系統對軸的轉動慣量。
實驗步驟
1．操作者右手握軸上的套筒，將兩個球臂撐開，左手撥動小球，使兩球臂旋轉起來。這時轉動系統的轉動慣量較大。
2．將套筒向下移動，通過連桿使兩球臂收攏，由於套筒移動過程中合外力矩為零，轉動系統應保持角動量守恆，而這寸轉動系統對中心軸的轉動慣量減小，結果是轉動的角速度增大。
3．將套筒向上移動，角速度又減小。
注意事項
撥動小球使它們轉動儘量快，但拉推套筒動作要平緩。
