磁阻率

磁阻率是磁導率（permeability）的倒數。磁導率表征磁介質磁性的物理量。表示在空間或在磁芯空間中的線圈流過電流後、產生磁通的阻力或是其在磁場中導通磁力線的能力、其公式μ=B/H 、其中H=磁場強度、B=磁感應強度，常用符號μ表示，μ為介質的磁導率，或稱絕對磁導率。

基本介紹

• 中文名：磁阻率
• 外文名：reluctivity

內容簡介

磁阻率是磁導率的倒數。磁導率μ等於磁介質中磁感應強度B與磁場強度H之比，即μ=B / H。磁導率的測量是間接測量，測出磁心上繞組線圈的電感量，再用公式計算出磁芯材料的磁導率。所以，磁導率的測試儀器就是電感測試儀。在此強調指出，有些簡易的電感測試儀器，測試頻率不能調，而且測試電壓也不能調。例如某些電橋，測試頻率為100Hz或1kHz，測試電壓為0.3V，給出的這個0.3V並不是電感線圈兩端的電壓，而是信號發生器產生的電壓。至於被測線圈兩端的電壓是個未知數。如果用高檔的儀器測量電感，例如 Agilent 4284A 精密LCR測試儀，不但測試頻率可調，而且被測電感線圈兩端的電壓及磁化電流都是可調的。了解測試儀器的這些功能，對磁導率的正確測量是大有幫助的。

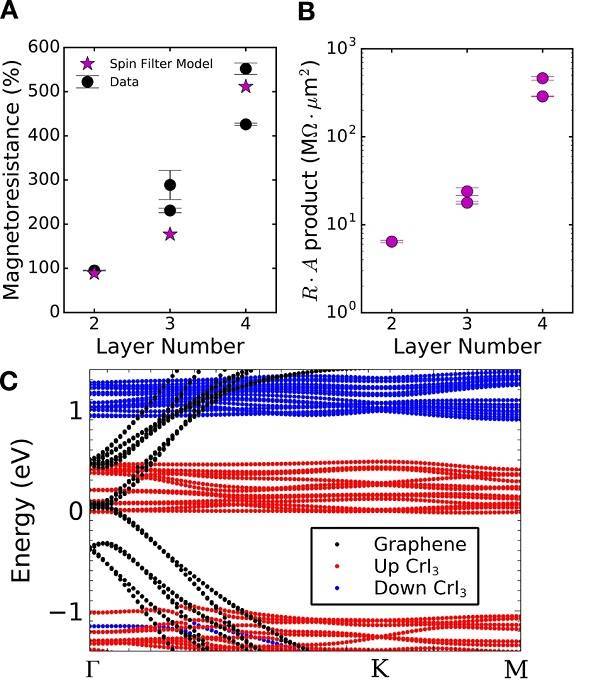

石墨烯在標準永磁體（約1000高斯，或1特斯拉）的磁場中磁阻率達到了100%以上。

相關知識

軟磁材料的有效磁阻率

考慮鐵磁材料的非線性，時變電磁場中磁阻率將隨場量變化，因而它是時間的函式。計算這種場，嚴格地說，應把一個周期分成若干個很小的時問步長，每一時問步長，要用有限元法求出其場解及相應的磁阻率。但是，這種時步法的計算量大，不經濟，只有在分析瞬變電磁場時才予套用。

穩態時變電磁場可近似地採用複數矢量位來表示。相應地，若假設鐵心的磁阻率不隨時間變化並引出有效磁阻率的概念，那么穩態時變場的求解就簡化成求解非線性複數矢量位方程。當然，由於磁通密度和磁場強度不能同時都是時間的正弦函式，所以這裡忽略了場量高階時問諧波的近似解。假設有效磁阻率在每次疊代中僅僅是磁通密度幅值的函式，那么非線性複數矢量位(或場矢量)方程離散化後便可用牛頓～拉夫遜疊代法求解。
