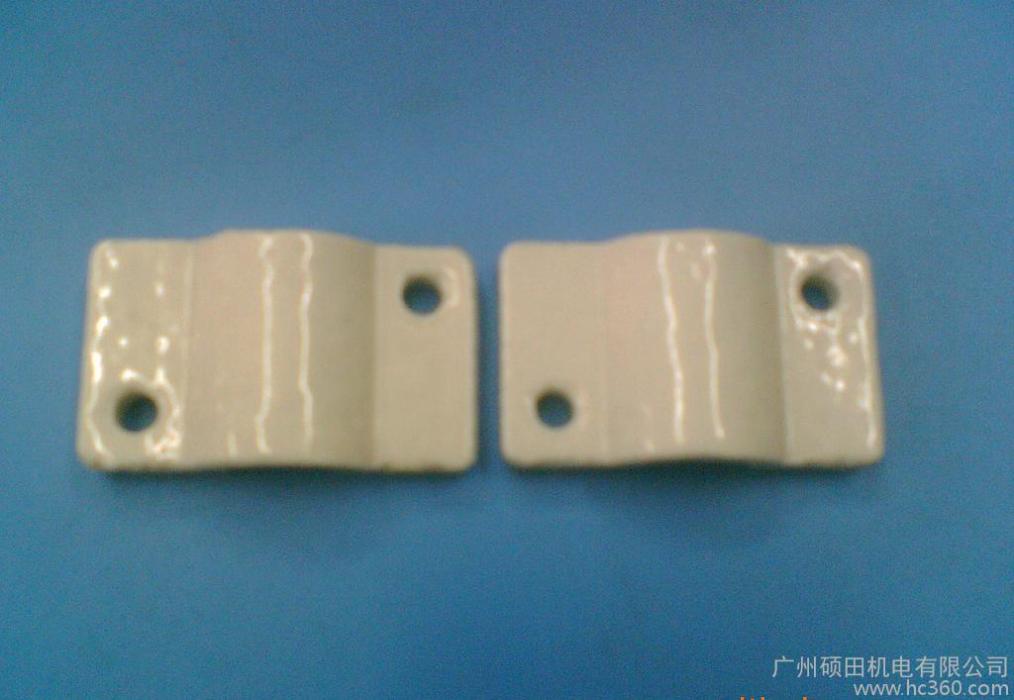

瓷夾配線就是用瓷夾板支持導線，以使導線固定並與建築物絕緣的一種配線方法。瓷夾配線一般適用於正常乾燥環境的室內場所和挑檐下室外場所。瓷夾配線具有結構簡單、布線費用少、安裝維修方便等優點，但導線完全暴露在空間，容易遭受損壞，且不美觀，一般適用於戶內乾燥場所。
基本介紹
- 中文名：瓷夾配線
- 外文名：Porcelain clamp wiring
- 領域：電力工程
- 作用：導線固定
配線準備工作,導線敷設,注意事項,
配線準備工作
（1）定位 在土建未抹灰前進行走位。先按施工圖確定燈具、開關、插座和配電箱等設備的安裝地點，然後再確定導線的敷設位置、穿過牆壁和樓板的位置，以及起始、轉角、終端夾板的固定位置，最後再確定中間夾板的安裝位置。
（2）劃線 劃線可採用粉線袋，也可採用邊緣有尺寸刻度木板條。劃線時，沿建築物表面由一端向另，-端劃出導線的經路，用鉛筆或粉筆劃出夾板位置，在每個開關、燈具、插座固定點的中心處劃一個“X”號。
（3）鑿眼 按劃線定位進行鑿眼。在磚牆上鑿眼可用鋼鑿或電鑽。用電鑽鑽眼時，鑽頭應是特種合金鋼的。用鋼鑿打眼時，孔口要小孔內要大，孔深按實際需要確定，要儘量避免損壞建築物。在混凝土結構上打眼，可採用鋼釺鑿子或電鑽。
（4）埋設緊固件 當採用埋設緊固件方法固定瓷夾等元件時，待所有的孔鑿好後，首先在孔眼中灑水淋濕，然後埋設木磚(經過乾燥浸瀝青的)再用水泥砂漿填充。
（5）埋設保護管 穿牆瓷管或過樓板鋼管，最好在土建施工時預埋。預埋件可用竹管或塑膠管代替瓷管，待上建拆去模板刮糙後，把竹管拿掉換上瓷管。若採用塑膠管，可不拿去，直接代替瓷管使用。
導線敷設
瓷夾配線的導線敷設是從一端開始，先將導線壓在瓷夾的槽內或用金屬綁線將導線綁在瓷瓶的頸部，然後將導線調直依次敷設。敷設放線過程中應避免導線急彎，因急彎會使導線的絕緣破裂，而且對截面較小的導線還容易使線芯折斷。敷設後的導線應橫平豎直、美觀、牢固，不得有下垂和鬆弛現象。瓷夾安裝應牢固，每個槽只允許放一根導線，瓷夾底板和蓋板必須整齊，不得有歪斜現象，不得破裂。瓷瓶配線時，導線應架設在瓷瓶的同一側，以保證足夠的安全距離。室內絕緣導線與建築物表面的最小距離不應小於10mm。
當導線分支時，必須在分支點處設定瓷瓶支持導線。電線在同一平面內，如有彎曲時，瓷瓶必須設在轉角的內側。當導線穿過牆壁時，應將導線穿入預先埋好的保護管內，並在牆壁的兩邊固定。穿過樓板時也應將導線穿入預先埋設好的鋼管內。穿線時，先在鋼管兩端裝好護口，再進行穿線，避免管口割破導線的絕緣。當導線由潮濕房屋通向乾燥房屋時，保護管套用瀝青膠封住，以防潮氣串戶。穿牆保護管和過樓板保護管，一般都在土建施工時預埋。穿牆保護管可用瓷管或硬塑膠管。
注意事項
（1）瓷夾配線嚴禁用在建築物頂棚內。根據調查和運用單位反映，在建築物頂棚內採用瓷夾配線而引起火災的實例時有發生。究其原因是頂棚內配線在平時不易觀察和監視。由於線路過負荷、接頭氧化發熱、絕緣老化、絕緣強度降低及固定支持件損壞使導線脫落等原因而引起火災事故。
（2）採用瓷夾配線時，絕緣導線至地面的距離應不小於規定數值。其絕緣導線固定點的間距不應大於規定數值。絕緣導線至地面的最小距離，是在保障人身安全的基礎上根據運行經驗確定的。
（3）採用瓷夾配線的導線截面一般不超過10mm。導線敷設應儘量沿牆角等隱蔽的地方敷設。
