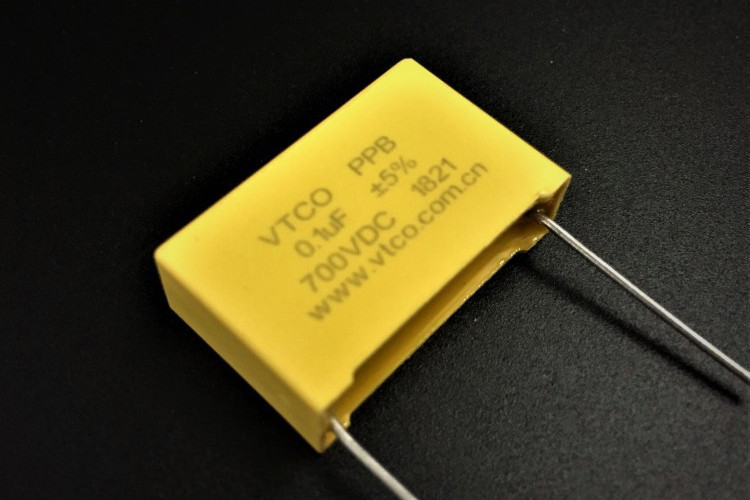

無感電容是用在高頻電路的一種電容，此電容無管腳或管腳較短，常用於高頻頭； 一般為PF級，所謂“無感”就是電容工作時不產生“電感”效應，因為電容和電感在電路中對交流電引起的阻礙作用總稱為電抗（匹配良好時），如果是這樣，直流不能通過，而交流電可以通過。
基本介紹
- 中文名：無感電容
- 特點：採用聚丙烯薄膜作介質
- 用途：高電壓、大電流和高脈衝電路中
- 電容量偏差：±10%(K)、±5%(J)
物理意義,產品,
物理意義
主要是講電容器的卷繞工藝是無感式卷繞結構(相對的,存在有感式卷繞結構),其實無感電容不是沒有電感,而是電感很小,對於高頻工作下的電容,我們強調無感.其實電感量要小.從這點來講,幾乎所有金屬化薄膜電容都是無感電容
但是,一般的說法,無感電容主要指IGBT保護用的突波吸收電容,它是無感結構.如果用來防止電網浪涌,當然可以,但未免太浪費了.
無感電容的特點是du/dt值比較大.即脈衝電流能力很強.
產品
MPA系列 無感電容
一、特點與用途：
1.採用聚丙烯薄膜作介質，用特製電極將圓柱形芯子內部連線成串聯結構，芯子外包裹塑膠膠帶，兩端用阻燃環氧樹脂封裝而成。
2.具有自感小、等效串聯電阻低、損耗小、絕緣電阻高、頻率特性好和能經受高電壓、大電流衝擊等特性。
3.主要用在高電壓、大電流和高脈衝電路中，如緩衝器、能量轉化器、開關電源、變頻器和逆變器等保護電路中，尤其適用於 IGBT 、可控矽、達林頓線路中作吸收電容用。</span></td>
二、主要參數：</span></td>
1.環境溫度 -40 ℃--+70 ℃
2.電容量偏差：±10%(K)、±5%(J)
3.額定直流電壓(VRDC)： 630 1200 1600 2000 2500 3000VDC
額定交流電壓(VRAC)： 380 500 630 660 700 750 VAC
直流浪涌電壓(VPKDC)：1000 1600 2000 2400 3000 3500VDC；
4.實驗電壓：引線與引線之間 1.5 V RDC 10S @25 ℃； 引線與殼之間 2KV AC</span> 60S @25 ℃
5.固有電感：≤ 1Nh/mm ( 包括電容器長度和引線長度 )；
6.損耗角正切值：CR ≤ 1.5 μF tg ≤ 5 × 10 -4 (1KHZ 測量 ) ； CR＞1.5 μF tg ≤ 8 × 10 -4 (1KHZ 測量 )
7.絕緣電阻： τ≥ 30000S 30GΩ ( 60S，100 V DC 測量 )
8.容量穩定性： -4% （額定直流電壓下 30000 小時）。
