基本介紹
- 中文名：溢流深
- 外文名：The overflow of deep
- 泄洪能力：與壩頂以上的二分之三次方成正比
- 定義：水流越過溢流壩壩頂的泄水方式
- 分類：開敞式和胸牆式
- 學科：土木工程
分類,開敞溢流式,有胸牆溢流式,形式,適用情況,
分類
溢流頂有開敞式和胸牆式2種。
開敞溢流式

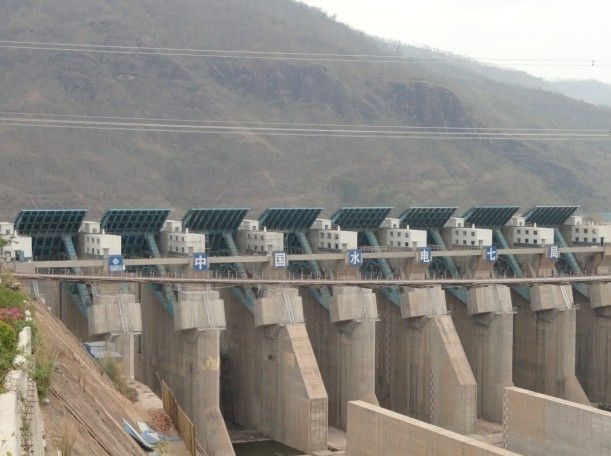

開敞式泄水時為自由溢流。溢流堰面曲線多採用WES曲線，其泄流流量採用堰流公式計算。大中型工程一般在溢流空口處裝設閘門。
壩頂自由溢流的優點是：超泄能力較大，堰頂閘門承受的水頭小，啟閉方便，便於排除漂浮物，易於檢修，安全可靠，因而套用廣泛。
有胸牆溢流式
胸牆式在胸牆不阻擋水流時也為自由溢流，在胸牆阻擋水流時為孔口出流。
胸牆式孔口溢流的堰頂高程較低，能根據洪水預報預泄較大流量，有利於降低上游水位，但不能排泄冰塊及漂浮物，超泄能力較小。
中國陸水重力壩，採用活動式胸牆，遇特大洪水時可將胸牆吊起，變為壩頂自由溢流。
形式
（一）自由跌流式：讓洪水沿部分壩頂長度，直接向下游跌落。為了不沖壩腳，壩體可作成餅向下游的形式。因壩體較薄，一般不設閘門。
自由跌流式又分平頂式和曲頂式兩種，而曲頂式中，又可分斜坡式和鴕峰式兩種。這些形式的溢流頂布置，技術上最為簡單，工程量也不大，適於單寬流量小於20立米/秒的拱壩採用。但這種布置不能防止水流對壩腳附近的沖刷，小流量時會沿下游壩面貼坡流水，有侵蝕壩面的可能。
（二）鼻坎挑流式：壩頂作專門的曲線形挑流面板，使水流挑至空中消除一部分能量，並讓水流遠離壩腳。這一形式，在砌石拱壩中採用較為廣泛。挑流面板一般布置在壩頂中心部分，但也有為了正對下遊河道，而偏於一側的。還有些拱壩，將挑流板分為兩部，分別放在拱圈兩則，企圖使挑起的兩股水流，在空中互相碰撞，從而達到消能目的鼻坎挑流式可分為低落差式和高落差式兩種。下游一般都設有護坦等消能工程。這一形式常用於單寬流量在15立米/秒以上的工程。
（三）壩面溢流式：取下游壩面的一整塊，連同壩頂作為溢洪道使用。沿壩面作成圓滑的溢流面，使水流貼坡下滑，至壩底射向下游的遠處。這種型式，多在單寬流量較高的拱壩中採用。因壩面要用大量鋼筋混凝土，砌石拱壩很少採用這一布置。
適用情況
拱壩、大頭壩、 特別是重力壩都適合於壩頂溢流。平板壩因其結構單薄，溢流時易引起壩體振動，連拱壩由於拱與溢流板的連線複雜， 水流向心集中， 流態不好，一般均不採用壩頂溢流。土石壩一般是不適於壩頂溢流的， 但對於一些中小型工程，採取必要措施，壩頂也可溢流。
