基本介紹
結構,工作原理,技術參數,主要用途,生產線設備,

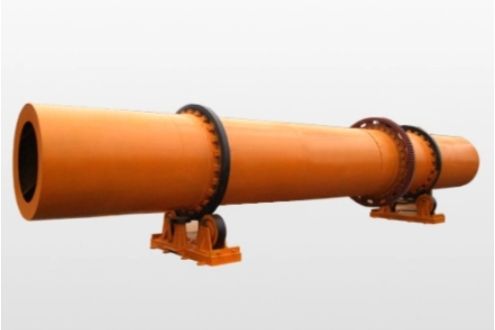

結構
水渣烘乾設備主要有：
1、筒體；2、前輥圈；3、後輥圈；4、齒輪；5、擋輥；6、拖輥；7、小齒輪；8、出料部分；9；揚板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體等部分組成,
工作原理
水渣由皮帶輸送機或斗式提升機送到料斗，然後經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大於物料的自然傾角，以便物料順利流入乾燥器內。乾燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起並流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使濕物料得以乾燥，然後在出料端經皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高幹燥速率並促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經乾燥器以後，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器後再放排放。
技術參數
規格型號(m) | 處理能力(t/h) | 入料水分(%) | 出料水分(%) | 人工(班) | 主機功率(kw) | 燃煤熱值(kcal/kg) | 入口溫度(℃) |
Φ1.5×14 | 10-12 | 20±3 | ≤10 | 3 | 15 | ≥5500 | 700±50 |
Φ1.8×14 | 15-18 | 20±3 | ≤10 | 3 | 18.5 | ≥5500 | 700±50 |
Φ2.0×16 | 20-25 | 20±3 | ≤10 | 4 | 22 | ≥5500 | 700±50 |
Φ2.2×18 | 25-30 | 20±3 | ≤10 | 4 | 30 | ≥5500 | 800±50 |
Φ2.4×18 | 35-40 | 20±3 | ≤10 | 4 | 37 | ≥5500 | 800±50 |
Φ2.6×18 | 45-55 | 20±3 | ≤10 | 4 | 45 | ≥5500 | 800±50 |
Φ3.0×20 | 70-90 | 20±3 | ≤10 | 4 | 75 | ≥5500 | 800±50 |
主要用途
水渣烘乾機主要套用於建材，冶金，選礦，化工等行業，一般用來烘乾顆粒狀的物料，以及部分粘狀膏狀物料，可以乾燥礦渣、石英砂、粘土、沙子、河沙、水渣等比重較大、濕性大的物料。紅星重工針對重質物料研發的水渣烘乾機，設計合理，性能穩定，產量高，能耗低，操作方便，環保節能，是您投資的首選方向。水渣烘乾機主要由烘乾滾筒、引風設備、破碎設備、傳動裝置，輸送設備、熱風爐、減速機等部件組成。全套烘乾設備設計合理，製作精良，性能穩定、工藝先進、產量高，能耗低，占地面積小、機械化程度高。
生產線設備
水渣烘乾生產線，主要由迴轉筒體、引風設備、高速打散設備、揚料板，自清掃裝置、傳動裝置，輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件組成。全套烘乾設備設計合理，製作精良，性能穩定、工藝先進、產量高，能耗低，占地面積小、機械化程度高等優點。
