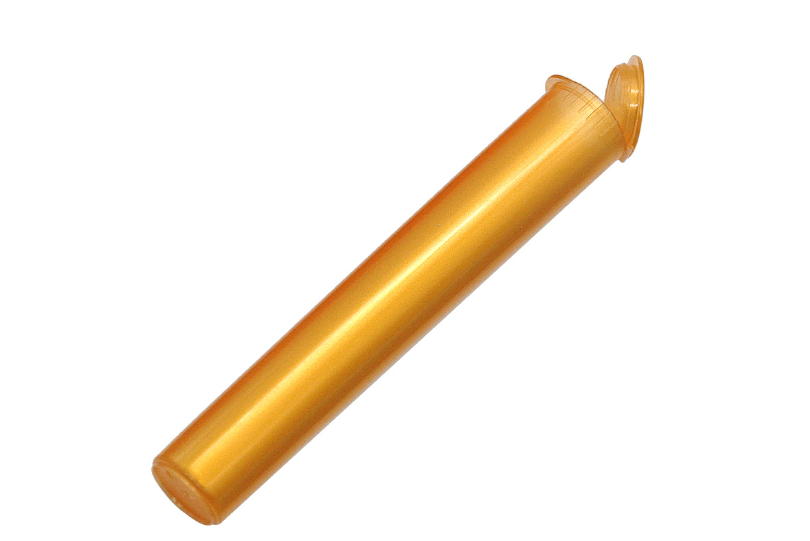

氣密容器是以容器體與螺紋旋蓋為核心結構，通過機械連線與密封材料實現密閉性能的儀器設備。其基礎設計包含螺紋配合接口、壓力釋放機制及透明觀察功能，材質選用涵蓋玻璃、合成樹脂及金屬基複合材料。在醫療設備領域，該容器通過微型泵維持加壓環境保障藥物穩定性；工業場景中配合真空泵實現食品包裝、木材浸漬等工藝的密閉處理。核心密封技術結合粘結劑固定與氣密導板定位，有效維持氬氣、氮氣等放電氣體的穩定環境。
基本介紹
- 結構組成：容器體+螺紋旋蓋
- 密封方式：粘結劑/O型圈/雙導板
- 套用領域：醫療設備/真空包裝
- 材料特性：合成樹脂/玻璃/金屬面板
- 壓力釋放：60-100毫巴閾值
- 技術標準：螺紋配合公差≤0.1mm
結構設計,密封技術,套用領域,材料選擇,功能擴展,專利,
結構設計
容器體與旋蓋通過精密加工的螺紋結構實現物理連線，容器頸部模製標準化外螺紋，旋蓋內壁對應設定內螺紋。在高壓設備中，密封容器2通過開口5b周邊焊接雙頭螺栓5c，配合氣密法蘭7實現氣密連線，使用橡膠密封件22（O形圈）與開口周邊貼緊。部分工業級容器配備爆破環連線裝置，當內部壓力超過60-100毫巴閾值時自動解除密封狀態。
醫療用加壓氣密容器採用筒形結構，底部內螺紋配合底板形成封閉腔體，內置柔性袋裝載藥物並通過微型泵維持0.3-0.6MPa工作壓力。觀察型容器在旋蓋頂部設定直徑15mm透明區，採用硬度達洛氏R120的聚碳酸酯材料，支持實時監控液態混合物的分層狀態。
密封技術
粘結密封方案採用環氧樹脂膠粘劑填充容器體與基台間的0.5mm裝配間隙，固化後形成抗壓強度≥25MPa的密封層。機械密封系統包含外側氣密導板與橡膠O型圈組成的雙重密封結構，密封件通過雙頭螺栓貫穿通孔進行定位。螺紋連線部位設定環形凹槽，嵌入矽橡膠密封圈實現接觸面氣密，接觸壓力通過旋蓋預緊力矩調節，標準值為1.5-2.0N·m。
在大型沼氣反應器中，密封蓋邊緣設定可形變爆破環，當壓力差超過60-100毫巴時，環體發生塑性變形導致連線失效。藥物分配器採用內徑Φ120mm的鋁合金容器，底板通過內螺紋旋入並配合氟橡膠O型圈，泄漏率低於1×10^-8 Pa·m/s。
套用領域
食品真空包裝系統採用容積50-200L的聚丙烯容器，配合液環式真空泵在30秒內將氣壓降至10kPa以下。醫療滅菌設備集成不鏽鋼氣密容器，在121℃高溫蒸汽環境下維持2.1bar壓力，滅菌合格率達99.99%。
木材浸漬工藝使用容積5000m的玻璃鋼容器，通過真空泵抽除木材細胞間氣體後注入防腐劑，處理周期縮短至傳統工藝的60%。化工生產中的除氣系統配置兩級真空裝置，配合氣密容器在15分鐘內將溶劑含氧量降至50ppm以下。
材料選擇
電氣絕緣型容器採用硼矽酸鹽玻璃製造，透光率≥92%，熱膨脹係數3.3×10^-6/℃，耐受150kV/mm的介電強度。高頻使用的旋蓋選用聚甲醛共聚物，洛氏硬度達R118，耐磨性能比普通樹脂提升3倍。高壓密封容器使用5052鋁合金板材，厚度0.6-1.2mm。
透明觀察窗採用注塑成型聚碳酸酯，透光區域霧度≤1%，維卡軟化點≥145℃，可承受100℃蒸汽反覆滅菌。藥物容器接觸部件選用316L不鏽鋼，表面粗糙度Ra≤0.8μm。
功能擴展
智慧型型容器集成氣壓感測器與微控制器，通過藍牙傳輸壓力數據，採樣頻率10Hz，測量精度±0.5%FS。部分型號配置自動排氣閥，當氣壓差超過60-100毫巴時釋放連線，回響時間＜50ms。實驗用容器內置隔離膜結構，形變數達容積的15%，可補償溫度變化導致的壓力波動。
工業級產品配備快速連線機構，通過1/4圈旋轉即可完成密封蓋鎖定，操作時間較傳統螺紋連線減少70%。防誤開設計在旋蓋底部設定彈簧鎖扣，需施加5kg垂直壓力才能啟動旋轉操作。
專利
公開（公告）號 | CN1625508 |
公開（公告）日 | 2005.06.08 |
類別 | 作業；運輸 |
申請（專利權） | 株式會社福來克斯 |
地址 | 日本國兵庫縣 |
發明（設計）人 | 三木健嗣 |
國際申請 | PCT/JP2002/007202 2002.7.16 |
國際公布 | WO2004/007309 日 2004.1.22 |
進入國家日期 | 2004.10.13 |
專利代理機構 | 隆天國際智慧財產權代理有限公司 |
代理人 | 經志強;高龍鑫 |
