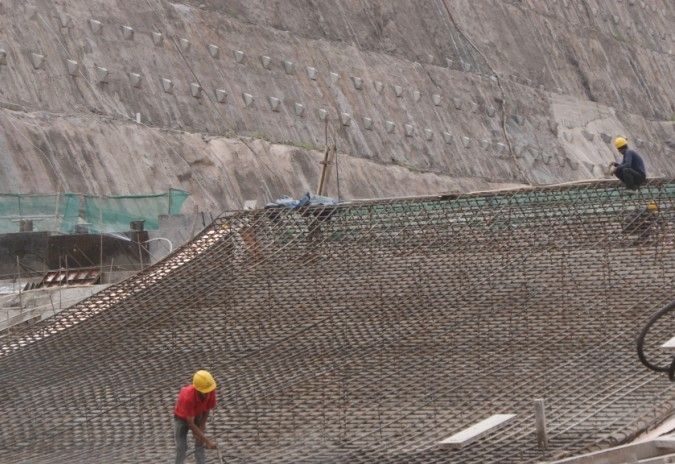

挑流鼻坎

挑流鼻坎設定於泄水建築物下游端以實現挑流消能的消能工。挑流鼻坎有連續式、差動式、擴散式、扭曲式、窄縫式等5種型式。

基本介紹

• 中文名：挑流鼻坎
• 外文名：flip bucket
• 學科：電力科學
• 拼音：tiāo liú bí kǎn

釋義

設於泄水建築物末端，對過壩急流導向挑射到下遊河床水墊中消能的水工建築物。挑流鼻坎有連續式、差動式、擴散式、扭曲式、窄縫式等5種型式。

類型

挑流鼻坎結構圖

(a)連續式;(b)差動式;(c)擴散式;(d)扭曲式;(e)窄縫式

連續式鼻坎

連續式鼻坎射流擴散程度稍差，沖刷坑較深，但射程遠，坎頂水流平順不易空蝕，體型尺寸簡單、在工程中採用較多。

差動式挑流鼻坎

差動式鼻坎以高低齒槽將相鄰水股分開挑射，擴散和碰撞消能效果較好，沖坑深度較小，但射程稍近，齒坎兩側易空蝕，高水頭情況下採用較少

擴散式挑流鼻坎

擴散式挑流鼻坎能使水舌在平面上充分擴散。

歪扭式鼻坎

歪扭式鼻坎可將水流偏向一側挑射，可用於河岸溢洪道或泄洪隧洞，使射流落入河 深水墊。在不被下游水面淹沒前提下，鼻坎高程 應儘量低，以便獲得較大的出坎射流初速和相應較的射程；但用於溢流拱壩的鼻坎時位置常較高。

窄縫式挑流鼻坎

窄縫式挑流鼻坎能適應窄峽谷地形，防止水舌沖刷岸坡，使挑流水舌順河縱向擴散消能。

鼻坎挑角

鼻坎挑角（坎端切向與水平向夾角）以使沖坑深度與 程之比最小為佳，一般採用25°〜35°。鼻坎與溢 流壩面或泄槽底相聯結的反弧半徑常按坎上急流水 深的6〜10倍選用。

特點

挑流鼻坎承受較大的動水壓力，基礎應放置在良好基岩上，並有一定埋深以防反向水流沖刷。當河床岩石比較完整、堅硬時，採用挑流鼻坎消能是比較經濟和可靠的。當地質條件較差時，形成的沖坑應不影響主體建築物的安全和下游岸坡穩定。當下遊河道水深較淺，可考慮設二道壩以增加水墊深度，也可預挖消能塘以控制沖坑發展。

套用

挑流鼻坎多用於高水頭泄水建築物，一般鼻坎布置在下游水位以上，以便水舌下面能補氣，形成挑流水舌，同時也使鼻坎具有檢查維修的條件。為了加強挑流碰撞消能，可利用不同高程或不同平面位置的水舌相互對沖的消能效果。
