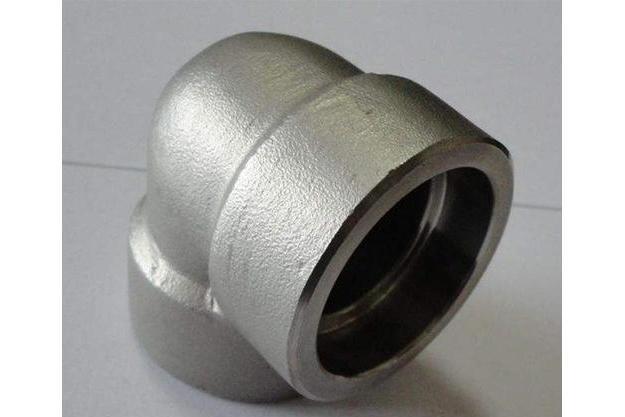

基本介紹
- 中文名：承插彎頭
- 規格形式：45°承插彎頭和90°承插彎頭
- 製造材質：分碳鋼、不鏽鋼、合金鋼等
- 類型：工業產品
分類,常用標準,規格形式,壓力等級,常用製造材質,套用領域,使用注意事項,
分類
常用標準
承插彎頭常用標準有 標GB/T14383-93,GB/T14383-2008,美標ASME B16.11,石化標準SH3410，化工部標準HG/T21634等
規格形式
按照形式分為45°承插彎頭和90°承插彎頭
按照常用標準規定，承插彎頭的規格有DN6、DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100。一般常用的使用訂貨規格為DN15----DN50。如有超出範圍該規格範圍的，可與客戶溝通圖紙設計加工。
壓力等級
按照壓力等級區分：3000LB、6000LB、9000LB或SCH80、SCH160、XXS
常用製造材質
承插管件常用原材料一般分碳鋼、不鏽鋼、合金鋼等。
碳鋼常用牌號有 Q235、 20# 、 A105等；
不鏽鋼常用牌號有304 、304L、316、316L、321、00Cr17Ni14Mo2等；
合金材質常用牌號有15CrMo、1Cr5Mo、16Mn、12Cr1MoV、F11、F22、10CrMo910等
其他材質：銅合金，鎳合金等。
套用領域
主要適用於石油化工、醫藥衛生、電力、航天、軍工、消防、冶金、造船、燃氣、核電、及環境保護等要求承受壓力高、尺寸精密等部門及領域。
使用注意事項
承插管件的接管尺寸分為兩種，即A系列（Ⅰ系列）接管尺寸和B系列（Ⅱ系列）接管尺寸或者說是英制接管（即A系列尺寸）和公制接管（即B系列尺寸）。還有，有些標準直接規定了接管尺寸為A系列,這些標準有ASME B16.11、SH3410標準。有些標準兩種尺寸都有，生產加工時則需要落實接管尺寸，這些標準有GB/T14383-2008,GB/T14383-93,HG21634等，如果使用方未提供該選用哪種接管尺寸，一般默認為A系列。不過，這裡需要注意的是HG21634這個標準，如果它給出了接管是A,則要選用B系列接管尺寸。
