尺寸補償

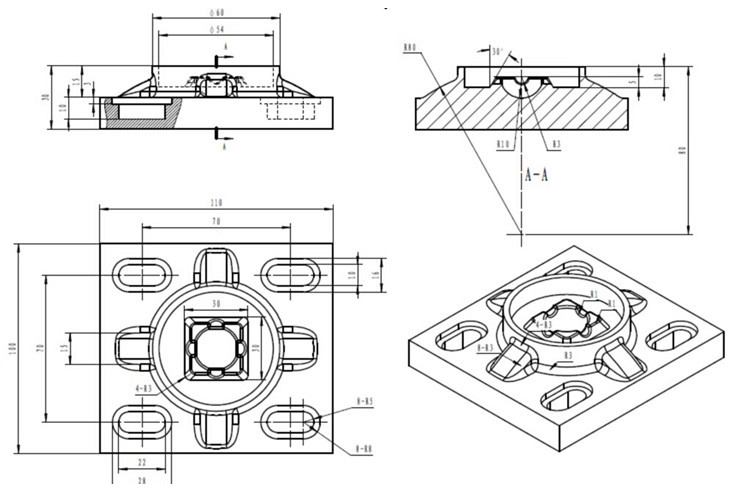

尺寸補償是指通過修理或調整來恢復由於零件磨損、腐蝕、裝配等原因引起的尺寸偏差的尺寸鏈精度的方法。

基本介紹

• 中文名：尺寸補償
• 外文名：dimension compensation
• 學科：材料技術
• 領域：工程技術

方法

調整法有自動調整和定期調整兩種方式。修配法一般是對零件的磨損部位進行修補，或者修補、更換加大尺寸的補償件。當各組成環尺寸都不易修復時，可增加簡單零件進行尺寸補償。

尺寸鏈

尺寸鏈是分析和技術工序尺寸的有效工具，在制訂機械加工工藝過程和保證裝配精度中都起著很重要的作用。在零件加工或機器裝配過程中，由互相聯繫的尺寸按一定順序首尾相接排列而成的封閉尺寸組。組成尺寸鏈的各個尺寸稱為尺寸鏈的環。其中，在裝配或加工過程最終被間接保證精度的尺寸稱為封閉環，其餘尺寸稱為組成環。組成環可根據其對封閉環的影響性質分為增環和減環。若其他尺寸不變，那些本身增大而封閉環也增大的尺寸稱為增環，那些本身增大而封閉環減小的尺寸則稱為減環。

尺寸鏈特徵

尺寸鏈的主要特徵有兩點，其一為封閉性，由有關尺寸首尾相接而形成；其二為關聯性，有一個間接保證精度的尺寸，受其他直接保證精度尺寸的支配，彼此間有確定的函式關係。尺寸鏈按其構成空間位置可分為線性尺寸鏈、平面尺寸鏈、空間尺寸鏈，按其組合形式可分為串聯尺寸鏈、並聯尺寸鏈、混聯尺寸鏈，按其用途可分為零件尺寸鏈、工藝尺寸鏈(又叫工序尺寸鏈)、裝配尺寸鏈，按其幾何特徵可分為長度尺寸鏈和角度尺寸鏈等。利用尺寸鏈，可以分析確定機器零件的尺寸精度，保證加工精度和裝配精度。
