均壓環

均壓環：改善絕緣子串電壓分布的環狀防護金具。

——引自GB/T 5075-2016《電力金具名詞術語》

均壓環的作用是防側擊雷，適用於電壓形式為交流的，可將高壓均勻分布在物體周圍，保證在環形各部位之間沒有電位差，從而達到均壓的效果。但在《建築物防雷設計規範》GB50057-2010中已把“均壓環”更名為“等電位連線環”。

基本介紹

• 中文名：均壓環
• 外文名：grading ring
• 種類：鋁製均壓環、不鏽鋼均壓環等
• 作用：均壓
• 用途：高壓電器、高層建築
• 所屬學科：輸電線路

簡介

均壓環：意思很明顯，主要作用是防側擊雷，適用於電壓形式為交流的，可將高壓均勻分布在物體周圍，保證在環形各部位之間沒有電位差，從而達到均壓的效果。

高壓試驗設備用均壓環

在建築設計中：

1、《建築物防雷設計規範》GB50057-2010中綜合第4.2.4第4款及第7款，第一類防雷建築物30米起每隔不大於6米沿建築物四周設水平接閃帶；而對第二類和第三類防雷建築物沒有作出要求。

2、《民用建築電氣設計規範》JGJ16-2008中，11.3.3條第2款以及11.4.3地第二類和第三類防雷建築物作出要求，分別是超過45米、60米的建築結構圈樑中的鋼筋應每三層連成閉合迴路，並應同防雷裝置引下線連線。

種類

一、高壓電器、高壓試驗設備、電力系統（高壓線路、變電站等）中用均壓環，屬於高壓電器配件，也可理解為電力金具中的一種

避雷器均壓環

均壓環按用處不同，可分為避雷器均壓環、防雷均壓環、絕緣子均壓環、互感器均壓環、高壓試驗設備均壓環、輸變電線路均壓環等。

均壓環按材質不同，可分為鋁製均壓環、不鏽鋼均壓環、鐵制均壓環等！

與均壓環名稱相似的有禁止環、均壓禁止環兩種!

我國高壓電器和電力系統(變電站、高壓線路等)中用的均壓環主要是用鋁合金加工而成，一般要求均壓環表面進行拋光處理，達到表面光滑無毛刺！

二、高層建築物中用均壓環（保證建築物結構圈樑的各點電位相同，防止出現電位差。）

詳見簡介中的建築設計說明。

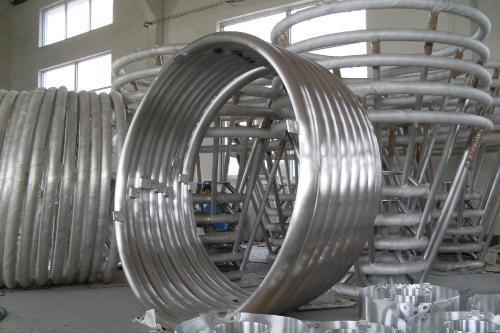

電站、高壓線路用均壓環
