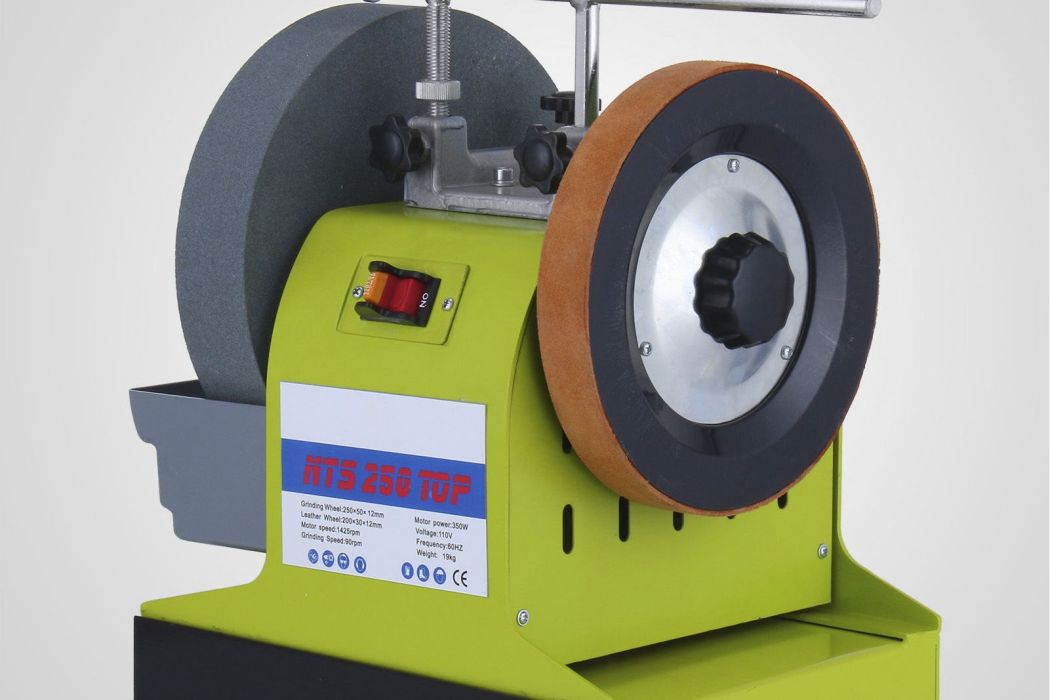

刀剪速磨機是機架、托架、兩個小電機、皮帶輪、砂輪及研磨座組裝的研磨機器。其主體結構由機架、托架、兩個小電機、皮帶輪、砂輪及研磨座組裝而成。該設備在機架中部設托架，兩側並列安裝小電機，電機主軸上裝有皮帶輪及砂輪，砂輪下側配置研磨座。傳動系統包括托架底部的支承架與半軸支架，半軸外端裝錐形齒輪，支承架外側設盆形齒輪與之嚙合。研磨過程中電機帶動砂輪旋轉，同時通過皮帶輪驅動錐形齒輪與盆形齒輪運動，實現機械式研磨操作。附加功能包括研磨座底端的調整螺栓、配備水槽及吸水棉的上座結構，以及可實現快速裝卸的砂輪自動鎖系統。
基本介紹
- 中文名：刀剪速磨機
- 類別：儀器設備
- 用途：是機架、托架、兩個小電機、皮帶輪、砂輪及研磨座組裝的研磨機器
- 組成：是機架、托架、兩個小電機、皮帶輪、砂輪及研磨座組裝的研磨機器
刀剪速磨機，它是在機架的中部設定一個托架，在托架的左右兩側並列的安裝兩個小電機，在電機的主軸上裝有皮帶輪及砂輪，砂輪的下側裝有研磨座。在托架的底側設有支承架及半軸支架，在半軸支架上裝有半軸減速皮帶輪及錐形齒輪，在支承架及底樑上設有盆形齒輪，盆形齒輪的上端裝有曲柄，曲柄上裝有導桿，導桿的另一端連線在研磨座的上座上。工作時由電機主軸帶動砂輪旋轉，電機皮帶輪同時驅動半軸錐形輪、盆形齒輪及曲柄旋轉，並帶動導桿完成研磨動作。
