內割刀

內割刀是下入被卡管柱內從內部切割管柱的工具。

基本介紹

• 中文名：內割刀
• 外文名：internal cutter
• 學科：修井工具及設備
• 全拼：neigedao

簡介

下入被卡管柱內從內部切割管柱的工具。

分類及構造

分為機械式內割刀和水力式內割刀。

圖1 機械式內割刀結構圖

圖1 機械式內割刀結構圖

主要由上接頭、芯軸、切割機構、限位機構、錨定機構和導向頭等部件組成（卡瓦錐體座；8—螺釘；9—扶正塊彈簧；10—扶正塊；11—芯軸；12—限位圈；13—卡瓦錐體；14—主彈簧；15—墊圈；16—卡瓦；17—滑牙片；18—滑牙套；19—彈簧片；20—扶正塊體；21—止動圈；22—螺釘；23—底部螺帽；24—絲堵；25—圓柱銷'>圖1）。切割機構中有三個刀片和刀枕；錨定機構中有三個卡瓦牙及滑牙套、彈簧等。

工作原理

切割作業時，機械式內割刀與鑽桿或油管連線，下至設計深度後，正轉鑽桿或油管柱，使錨定機構中摩擦塊緊貼被卡管柱管壁，具有一定的摩擦力。再轉動鑽桿或油管柱，滑牙塊與滑牙套相對運動，推動卡瓦牙上行脹開，咬住被卡管柱完成坐卡錨定。繼續下放鑽桿或油管柱並轉動，刀片沿刀枕下行，刀片前端開始切割被卡管柱，隨鑽桿或油管柱下放旋轉，刀片進刀深度增加，直至完成切割。上提鑽桿或油管，芯軸上行，帶動刀枕、刀片回收，即可取出被切割下來的管柱。

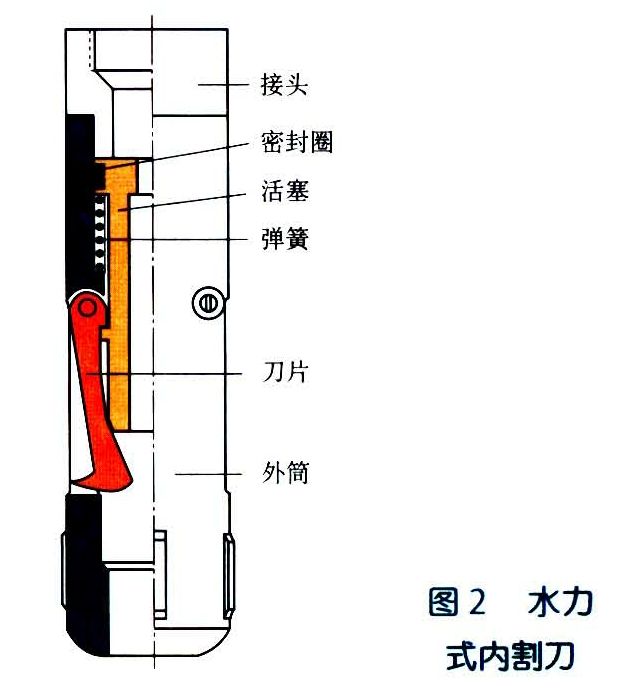

圖2 水力式內割刀

圖2 水力式內割刀

由接頭、活塞、彈簧、密封圈、刀片和外筒組成（見圖2）。水力式內割刀在液壓作用下，活塞下移推動刀片，繞刀銷軸向外轉動，此時轉動工具管柱，刀片切入被切割管壁隨著液壓排量的不斷緩緩增加，刀片進刀深度不斷增加直至完成切割。

用途

用於處理卡鑽事故時，在卡點以上部位切割管柱後即可將上部未卡管柱取出。也用於取換套管施工中的切割，效果非常理想，切割後的端部切口光滑平整，可直接進行下步工序。
