井溫儀

井溫儀是一種用於井下溫度測量的儀器，其工作原理基於金屬材料的電阻隨溫度變化的特性。在石油勘探、地熱開發及水文測井等領域廣泛套用，常見型號如JW238W型無纜數字井溫儀可實現高精度測量。國產井溫儀與CLS3700測井系統結合，解決了常規井溫測量缺失的問題並擴展系統功能。普通井溫儀測量上限為300℃（截至2025年），特殊型號如存儲式隨鑽測溫儀可監測鑽井液循環溫度曲線，為深井鑽探提供支持。

基本介紹

• 型號：JW238W型無纜數字井溫儀
• 測量範圍：普通井溫儀≤300℃，高精度型號-10°C至90°C
• 解析度：0.01°C
• 套用領域：工程、水文、油田、煤田測井
• 結構類型：無纜數位化（遙控終端+井下儀）
• 感測材料：鉑金絲電阻

工作原理

井溫儀通過溫度感測探頭的電阻變化測量溫度。早期採用銅材料組成橋式電路，現代儀器改用鉑金絲電阻，具有穩定性高、回響快等特點。靈敏臂與固定臂的電位差變化形成井溫曲線。

套用案例

• CLS3700測井系統改進：國產井溫儀與數控測井系統結合（截至2021年），解決傳統系統無法常規測井溫的缺陷，擴展石油鑽探套用
• “松科2井”項目：存儲式隨鑽測溫儀（截至2016年）監測全回次鑽井液溫度曲線，為高溫鑽井液和鑽具選擇提供參數依據

型號與技術指標

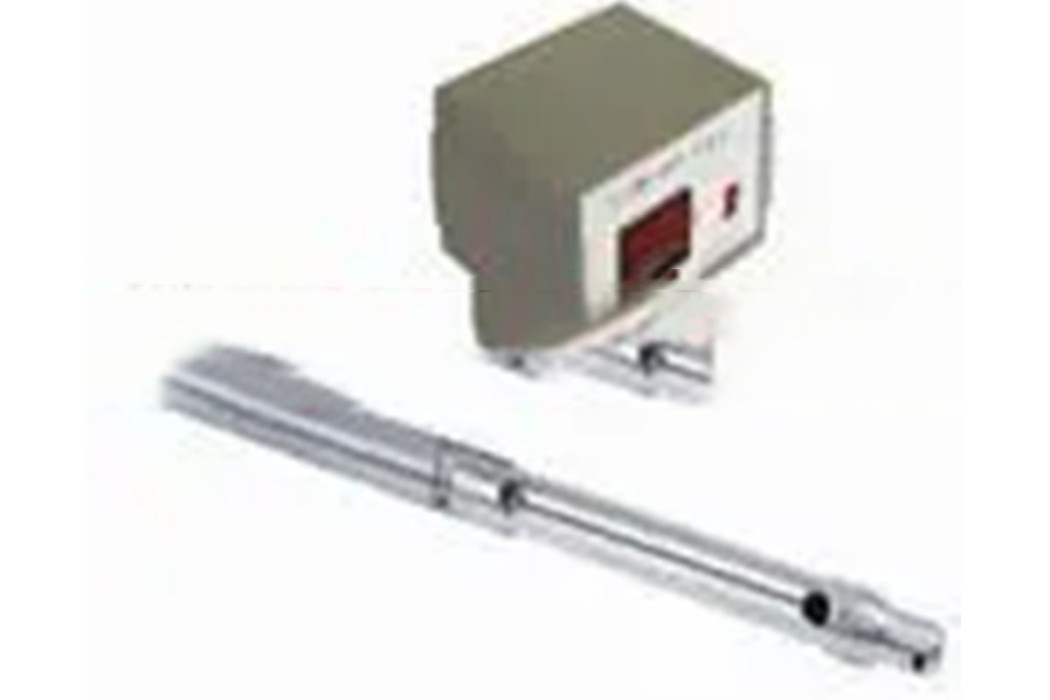

JW238W型無纜數字井溫儀

• 井溫測量範圍：-10°C至90°C（截至2025年）
• 工作壓力：≤15MPa
• 結構組成：遙控終端負責數據處理，井下儀包含溫度感測器、信號轉換及預處理模組

分類與測量範圍

• 普通井溫儀：適用於300℃以下溫度測量（截至2025年），廣泛用於油井及地熱井
• 高溫井溫儀：需特殊設備測量超過300℃的井下環境
• 高精度數字井溫儀：解析度達0.01°C，適用於工程及水文測井
